Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Uszczelki płytowego wymiennika ciepła RX50 | Materiał uszczelki: | EPDM, NBR, HEPDM, HNBR, HTNBR, FPM, Viton |
|---|---|---|---|
| Zakres możliwości: | 0,1 m³ / h do 5000 m³ / h | ciśnienie operacyjne: | 4,0 MPaG maks |
| temperatura robocza: | 180 ℃ maks | powierzchnia: | 0,18㎡ / jednostka do 2500 ㎡ / jednostka |
| Materiał płyty: | Stal nierdzewna, tytan, stop o wysokiej zawartości niklu, nikiel | Materiał połączenia: | Guma, stal nierdzewna |
| Średnica połączenia: | 200 mm | Rozmiar środka uszczelki: | 1520 * 360 mm |
| High Light: | uszczelki płytowego wymiennika ciepła,wymiana uszczelki wymiennika ciepła |
||

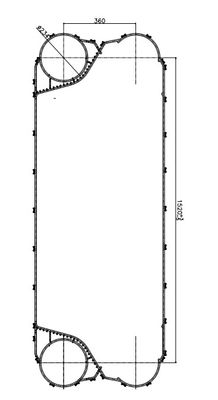

Długość / szerokość Wymiar 1520 * 360 mm stosowany w przemyśle okrętowym / morskim Uszczelka płytowego wymiennika ciepła RX50
Podstawowa konstrukcja płytowego wymiennika ciepła RX50
Płyty termoprzewodzące są wytwarzane poprzez prasowanie cienkich blach z metalu odpornego na korozję, takiego jak stal nierdzewna lub tytan, a następnie osadzanie ich za pomocą uszczelek i zawieszanie i układanie w stos na prowadnicy.Następnie płyty są dokręcane śrubami między nieruchomą ramą a ruchomą ramą.Tutaj istnieje pewna szczelina między płytami przenoszącymi ciepło, która umożliwia przepływ cieczy.Wloty i wyloty cieczy znajdują się w nieruchomej ramie lub w ramie ruchomej.
Płytka do przenoszenia ciepła MC
Każda płyta termoprzewodząca jest pofałdowana w różne wzory, aby zwiększyć jej wytrzymałość i pole powierzchni.Ponadto pofałdowanie powoduje duże turbulencje, a tym samym osiąga wysoki współczynnik przenikania ciepła.W czterech rogach płyty są uformowane iluminatory.Uszczelka jest umieszczana w rowku wokół krawędzi płyty, aby uszczelnić płyn.
Specyfikacja płyt / uszczelek płytowych wymienników ciepła RX50
| Maks.Natężenie przepływu / jednostka | 923m³ / h |
| Maks.Ciśnienie robocze | 2,1 MPaG |
| Maks.Temperatura pracy | 180 ℃ |
| Maks.Obszar / jednostka wymiany ciepła | 500 ㎡ |
| Iluminator Dia. | 216mm |
| Średnica połączenia | 200A |
Uszczelki MC
Uszczelki stosowane w płytowych wymiennikach ciepła muszą mieć trwałość w różnych jakościach cieczy oraz w warunkach temperatury / ciśnienia.
Firma MC przygotowała następujące materiały uszczelniające, aby sprostać różnorodnym zastosowaniom
Materiał standardowy: NBR, EPDM, HEPDM, HTNBR
Materiał specjalny: FPM, Viton-A, Viton-G, PTFE
| Materiał uszczelnienia | Temperatura | Nadaje się do płynów |
| NBR | -15C ° do + 130C ° | Woda, woda morska, solanka oleju mineralnego |
| NHNBR | -15C ° do + 160C ° | Wysokotemperaturowy olej mineralny, woda o wysokiej temperaturze |
| EPDM | -25C ° do + 180C ° | Gorąca woda, para, kwas, zasady |
| Viton / FKM | -5C ° do + 180C ° | Kwas, zasada, płyn |
Zastosowania płytowych wymienników ciepła MC
Środki chemiczne:
Płyny zawierające ciała stałe: polichlorek winylu (polimer), różne płyny szlamowe • Ciecze o wysokiej lepkości: lateksy gumowe, lateksy żywiczne
Barwiący:
Płyny zawierające włókna: Odpadowy płyn z maszyny farbiarskiej • Płyny o wysokiej lepkości: Wiskoza
Jedzenie:
Płyny zawierające substancje stałe: sos do grillowanego mięsa, sok z błonnikiem, ścieki z fabryki • Płyny zawierające błonnik: Amazake • Płyny o wysokiej lepkości: majonez, różne sosy, płyn scukrzający skrobię, syrop
Cukier:
Płyny zawierające ciała stałe: sok surowy, proces produkcji cukru, taki jak proces Steffena, płyny przetworzone, ścieki fabryczne
Masa celulozowa i papier:
Płyny zawierające włókna: Rozcieńczony ług czarny, ług biały
Inny:
Płyn galwaniczny zawierający szlam, olej hartowniczy • Podchloryn sodu o wysokim stężeniu, glinian sodu • Przenoszenie ciepła dla znacznie różnych natężeń przepływu po stronie ciepłej / zimnej • Instalacja do topienia śniegu
