Szczegóły Produktu:
Zapłata:
|
| Materiał uszczelki: | NBR / HNBR / EPDM / Viton A / Viton G / FPM | Materiał płyt: | AISI 304 / AISI 316 / tytan / TiPa / nikiel / SMO254 / stop 904L |
|---|---|---|---|
| Rozmiar środka uszczelki: | 870 * 122 mm | rozmiar kształtu uszczelki: | 964,4 * 215,9 mm |
| Grubość uszczelki: | 4,4 mm | Obszar transferu: | 0,18㎡ |
| Średnica otworu uszczelki: | 65mm | Maksymalna temperatura: | 220 ℃ |
| Maksymalne ciśnienie: | 25bar | Rozmiar kształtu płyty: | 978 * 232 mm |
| High Light: | Uszczelki wymiennika ciepła M6M,uszczelki wymiennika ciepła z płyt niklowych |
||
Specjalny model wymiennika ciepła Fischer E-18 z kanałem falistym do zastosowań w przemyśle chemicznym
Wprowadzenie do płytowego wymiennika ciepła E18
Płytowe wymienniki ciepła E18 zostały specjalnie opracowane i zoptymalizowane dla przemysłu spożywczego.Oferujemy bardzo szeroką gamę różnych systemów.Powierzchnie płytowe od 0,05㎡ do 1,5㎡ i przepustowości do 500 m³ / h.

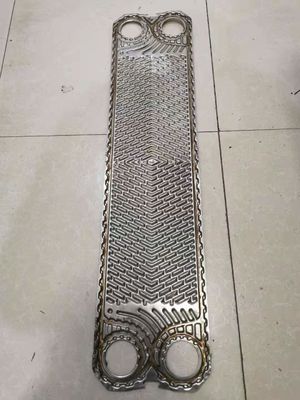

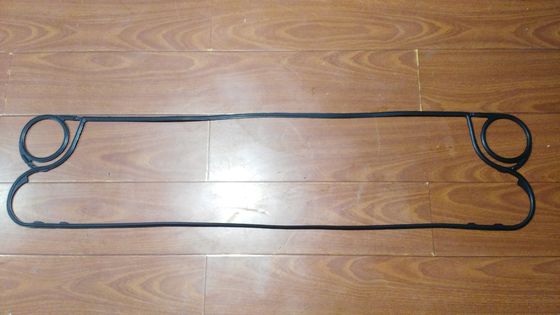

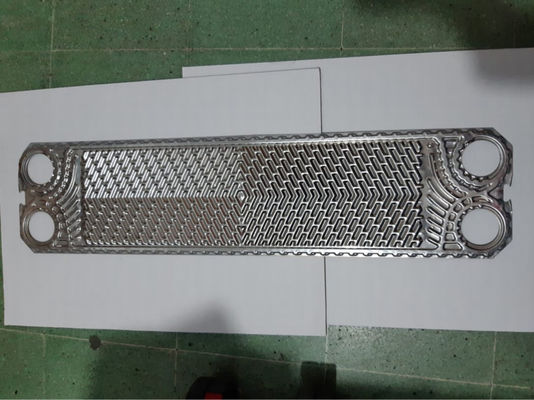

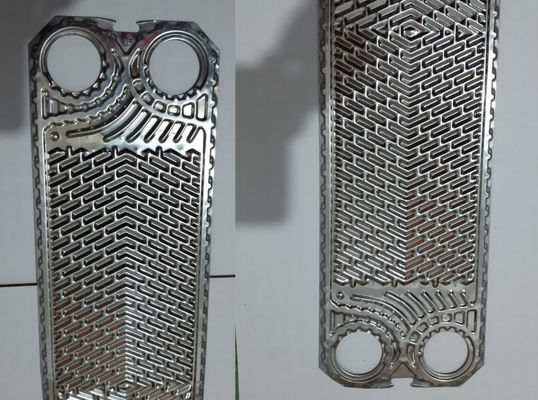

E18 Uszczelka płytowego wymiennika ciepła i parametr płyty
| Typ gumy | NBR | EPDM | VITON / FKM | HNBR |
| Temperatura aplikacji | -20 ° C - + 130 ° C | -50 ° C - + 150 ° C | -30 ° C - + 251 ° C | -15 ° C - + 160 ° C |
| Płynne media |
woda Woda morska Olej mineralny Solanka solna |
Gorąca woda Parowy Kwas Alkalia |
Odporność na wysoką temperaturę Silne utleniacze Olej Kwas i zasady |
Wysokotemperaturowy olej mineralny i woda |
| Funkcja | Łatwiejsza do wymiany niż tradycyjna uszczelka, wysokie ciśnienie, wysoka temperatura, dłuższa żywotność, nie powinny przeciekać | |||
| Materiał płyty | Odpowiednie rodzaje płynów | |
| Stal nierdzewna (SUS304,316 itp.) | Czysta woda, normalna woda, olej mineralny itp | |
| Ti, Ti-pd | Woda morska, słona, mineralna itp | |
| 20Cr, 18Ni 6Mo (254SMO) | Rozcieńczony kwas siarkowy, organiczny roztwór wodny itp | |
| Ni | Soda kaustyczna o wysokiej temperaturze i stężeniu | |
| Stop Hastelloy (C276, D205, B2G) | Stężony kwas siarkowy, kwas solny, kwas fosforowy | |
| Grubość blachy | 0,5 mm / 0,6 mm / 0,7 mm / 0,8 mm / 0,9 mm / 1,0 mm | |
| Rozmiar kształtu płyty | 978 * 232 mm | |
| Rozmiar środka płyty | 870 * 122 mm | |
| Obszar transferowy | 0,18㎡ | |
| Średnica otworu pod kątem | Φ65 | |
| Grubość uszczelki | 4,4 mm | |
| Ciśnienie robocze | <= 25 barów | |
| Talerz Theta | Niska Theta i Wysoka Theta | |
| Plate Hole | Płyta kanałowa z 4 otworami, płyta końcowa bez otworów |
|
Płytowy wymiennik ciepła E18Korzyść
| Kompaktowa konstrukcja | Wysoka sprawność cieplna |
| Możliwość demontażu w celu czyszczenia i konserwacji | W razie potrzeby można dodać dodatkowe płyty przenoszące ciepło |
| Nadaje się do zastosowań higienicznych i przemysłowych | Nadaje się do użytku z parą |
| Materiał bezpieczny dla żywności | Możliwość dostosowania do systemu CIP |
| Proste czyszczenie | Produkt wysokiej jakości |
| Niskie koszty utrzymania | Długa żywotność |
| Odmiany profili zapewniające wysoce efektywne relacje przepływu | Specjalne płyty do kondensacji pary |
| Korzystny stosunek ceny do wydajności | Miła obsługa |
| Wysokie bezpieczeństwo użytkowania | Ścisłość |
| Wysoka skuteczność | Szerokie możliwości zastosowania |
| Materiały nadające się do kontaktu z żywnością | Możliwość CIP |
| Łatwe czyszczenie | Austriacki produkt wysokiej jakości |
| Niskie koszty utrzymania | Długa żywotność |
| Dostępne różne profile | Różne technologie uszczelek |
| Powierzchnia płyty od 0,05㎡ do 1,5㎡ | Wydajność do 500m³ / godz |
| Specjalne płyty do skraplaczy pary |
Jak zainstalować płytowy wymiennik ciepła E18 podczas konserwacji?
1 Odłącz orurowanie od płyty dociskowej
• odłączyć orurowanie od płyty dociskowej
Wyjmowanie płyt wymiennika ciepła
• zdjąć nakrętki (12a) w kierunku przeciwnym do ruchu wskazówek zegara
• poluzować wszystkie nakrętki śruby napinającej (12) na krzyż
• odkręcić nakrętki śruby napinającej (12) ze śruby napinającej (1)
• zdjąć podkładkę do cięgna (13)
• usunąć śruby napinające (1)
• wypchnąć płytkę dociskową (10) z zestawu płyt
• odchylić pierwszą płytę wymiennika ciepła na dole o 20 - 30 cm wzdłuż
kierunek [1]
• odchylić płytę na boki pod kątem
30 - 45 ° [2]
• zdjąć płytkę z ramy
• wyjmować płytę po płycie w ten sam sposób
• obserwować kolejność i położenie czołowe płyt - po oczyszczeniu muszą być
zainstalowany z powrotem w ten sam sposób
2 Czyszczenie płyt wymiennika ciepła
• wypłukać każdą płytkę odpowiednim detergentem (nie może atakować uszczelki ani płytki) informacje o odpowiednich detergentach można uzyskać od producenta wymiennika ciepła
• wyczyścić talerze miękką szczoteczką
• uszczelki niewymieniane:
- unikać namaczania płyty w roztworze czyszczącym
• uszczelki do wymiany:
- moczyć płytkę w gorącym roztworze czyszczącym (ok.100 ° C)
• przy grubych warstwach kamienia:
- moczyć płytkę w gorącym roztworze czyszczącym (ok.100 ° C)
Nie używać:
- szczotka stalowa
- skrobak stalowy lub podobny
3 Ponowny montaż
• ponownie zamontować wyczyszczone płyty
przestrzegać
- oryginalna kolejność i położenie każdej tabliczki (zgodnie z numerami i rysunkiem rozmieszczenia tablic)
- uszczelki zainstalowane i w dobrym stanie
• dopasować pojedyncze płytki (boczne wstawienie pod kątem 30 - 40 °)
• docisnąć płytkę dociskową (10) do listwy płytowej
• ponownie włożyć śruby napinające (1) do bocznych szczelin
• założyć podkładki pod śruby napinające (13) do śrub napinających (1)
• naprężyć pakiet płyt za pomocą nakrętek śruby napinającej (12)
- jednolicie
- poprzecznie
- obserwować równoległość między płytą dociskową (10) a płytą ramy (4)
• przestrzegać limitu skręcania na tabliczce znamionowej
• unikać:
- nadmierne naprężenie (poniżej minimalnej granicy naprężenia na tabliczce znamionowej)
- za małe naprężenie (powyżej maksymalnego naprężenia na tabliczce znamionowej)
• zamocować nakrętki śruby napinającej (12), montując nakrętki (12a)
• ponownie podłączyć rurociąg
• uruchomić Wymiennik ciepła zgodnie z rozdziałem 6
