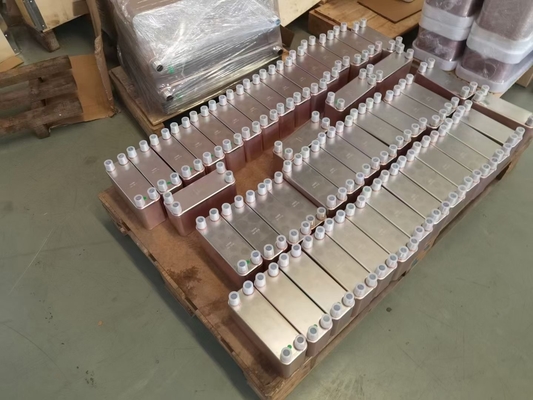

Budowa BPHE

Koncepcja lutowanego płytowego wymiennika ciepła (BPHE) jest odmianą tradycyjnego płytowo-ramowego wymiennika ciepła, ale bez uszczelek i części ramy.Obecnie wymienniki BPHE firmy M&C są dobrze znanymi komponentami w instalacjach chłodniczych ze względu na ich zwartą, trwałą konstrukcję, łatwość instalacji i ekonomiczną eksploatację.

Materiał BPHE

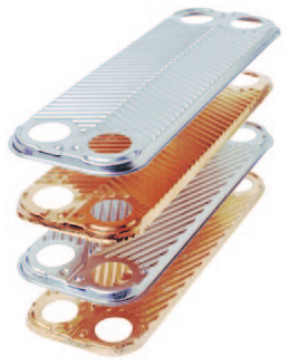

Lutowany płytowy wymiennik ciepła (BPHE) składa się z cienkich pofałdowanych płyt ze stali nierdzewnej lutowanych próżniowo z użyciem miedzi jako materiału lutowniczego.Chociaż jest to pomysł na wiele zastosowań, jednostki lutowane miedzią nie nadają się do zastosowań spożywczych i zastosowań związanych z agresywnymi płynami.Tutaj optymalnym rozwiązaniem jest płytowy wymiennik ciepła wykonany w 100% ze stali nierdzewnej.

Projekt BPHE

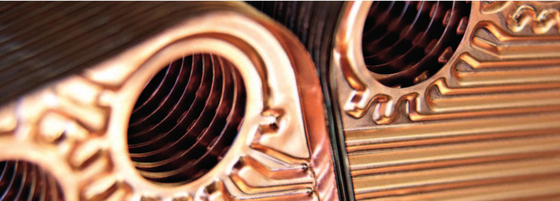

Lutowanie płyt ze stali nierdzewnej eliminuje potrzebę uszczelniania uszczelek i grubych płyt ramowych.Oprócz utrzymywania płyt razem w punktach styku, materiał lutowniczy uszczelnia opakowanie.Wymienniki BPHE firmy M&C są lutowane we wszystkich punktach styku, co zapewnia optymalną wydajność wymiany ciepła i odporność na ciśnienie.Płyty są zaprojektowane tak, aby zapewnić jak najdłuższą żywotność.

Ponieważ do wymiany ciepła wykorzystywany jest praktycznie cały materiał, wymiennik BPHE ma bardzo kompaktowe rozmiary, niewielką wagę i małą objętość zatrzymania.M&C oferuje elastyczną konstrukcję, którą można dostosować do indywidualnych wymagań.

wymienniki BPHE firmy M&C są najbardziej opłacalnym rozwiązaniem dla szerokiego spektrum zadań związanych z przesyłem ciepła.

Zasada przepływu

Podstawową zasadą przepływu w lutowanym wymienniku ciepła do zastosowań chłodniczych jest przepływ równoległy lub ukośny w celu uzyskania najbardziej wydajnego procesu wymiany ciepła.W konstrukcji jednoprzebiegowej wszystkie połączenia znajdują się po jednej stronie wymiennika ciepła, dzięki czemu instalacja jest bardzo łatwa.

Skraplacz - zasada przepływu

Główne elementy są takie same jak w przypadku parownika.Czynnik chłodniczy wchodzi w górnej lewej części wymiennika jako gorący gaz i zaczyna kondensować na powierzchni kanałów aż do całkowitego skroplenia, a następnie jest lekko przechłodzony.Proces ten nazywa się „swobodną kondensacją”.

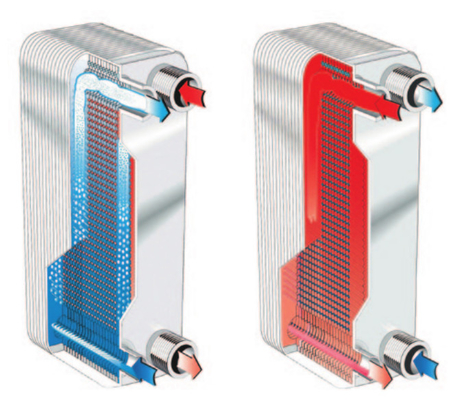

           Parownik pokazujący zasadę przepływu.Skraplacz, pokazujący zasadę przepływu

Parownik – zasada przepływu

Kanały utworzone pomiędzy płytami falistymi a narożami są ułożone w taki sposób, że dwa media przepływają kanałami naprzemiennie, zawsze w przeciwnych kierunkach (przepływ przeciwprądowy).

Dwufazowy czynnik chłodniczy (para + ciecz) wpływa do dolnej lewej części wymiennika z jakością pary zależną od warunków pracy instalacji.

Odparowanie fazy ciekłej odbywa się wewnątrz kanałów i zawsze wymagany jest pewien stopień przegrzania, dlatego proces ten nazywany jest „suchą ekspansją”.

Na ilustracji parownika ciemno- i jasnoniebieskie strzałki pokazują lokalizację połączeń czynnika chłodniczego.Chłodzona woda (solanka) przepływa w przeciwprądzie w przeciwległych kanałach;Ciemno-jasnoczerwone strzałki pokazują lokalizację połączeń wody (bruine).

Ważne komponenty w zastosowaniach chłodniczych

Zainstalowane do szerokiego zakresu zastosowań w zastosowaniach chłodniczych na całym świecie, wysokowydajne wymienniki BPHE firmy M&C oferują najwyższą wydajność wymiany ciepła przy maksymalnej niezawodności i efektywności kosztowej.

Firma M&C oferuje pełną gamę wymienników BPHE o bardzo wysokim ciśnieniu.Są idealne do wszystkich różnych zastosowań w transkrytycznych systemach CO2.W zastosowaniach chłodniczych, w których zainstalowane są wymienniki BPHE firmy M&C, typowe wyposażenie obejmuje:

Chiller

Schładza wodę lub solankę i oddaje ciepło do powietrza lub wody.Woda jest transportowana układem hydraulicznym przez różnego rodzaju wymienniki ciepła w celu schłodzenia powietrza w systemie klimatyzacji lub chłodzenia procesów produkcyjnych lub przemysłowych.Do napędzania agregatów chłodniczych stosuje się zwykle dwa podstawowe systemy: sprężarkę napędzaną silnikiem elektrycznym, działającą w oparciu o cykl chłodniczy sprężania pary;lub system napędzany ciepłem (para, spalanie gazu ziemnego), oparty na absorpcyjnym obiegu chłodniczym.

Pompa ciepła

Rodzaj agregatu wody lodowej, który może również działać w cyklu odwrotnym, zwany także pompą ciepła ze źródłem wody.W tym przypadku podstawową funkcją jest podgrzewanie wody i oddawanie chłodu do powietrza lub wody.Podgrzana woda ogrzewa powietrze lub wodę.Podgrzana woda ogrzewa powietrze w instalacji klimatyzacyjnej.Inną odmianą tego systemu są gruntowe pompy ciepła, wykorzystujące powierzchnię ziemi lub wody do dodawania lub odrzucania ciepła.

BPHE w zastosowaniach chłodniczych

BPHE to wydajne rozwiązanie dla szeregu funkcji w zastosowaniach chłodniczych.Najczęstsze z nich dotyczą przenoszenia ciepła z dwóch podstawowych mediów: czynnika chłodniczego jako płynu podstawowego (HFC lub gaz ziemny) oraz wody lub solanek jako płynu wtórnego:

• Parownik, sucha ekspansja, woda chłodząca;
• Skraplacz, odrzucanie lub odzyskiwanie ciepła do wody;
• Schładzacz do częściowego odzysku ciepła do wody;
• Ekonomizer, płynny czynnik chłodzący i przegrzewający czynnik chłodniczy w postaci pary.

Inne możliwe funkcje

• Dochładzacz do chłodzenia ciekłego czynnika chłodniczego za pomocą wody studziennej.
• Pośrednie wymienniki ciepła stosowane w cyklu absorpcyjnym do wstępnego ogrzewania rozcieńczonego roztworu lub wstępnego chłodzenia stężonego roztworu.

Dlaczego warto wybrać wymienniki BPHE firmy M&C?

• Kompaktowe, trwałe konstrukcje o niezmiennie wysokiej jakości;łatwość instalacji.
• Szeroka gama modeli BPHE zapewniających wydajność chłodzenia od 0,5-600 kW.
• System M&C zapewnia znaczną oszczędność powierzchni wymiany ciepła w porównaniu z wymiennikami BPHE z tradycyjnym systemem dystrybucji.
• Opłacalność: oszczędność miejsca dzięki kompaktowej konstrukcji wymienników BPHE w porównaniu z płaszczowo-rurowymi wymiennikami ciepła.
• Szybka reakcja na zmiany temperatury dzięki małej objętości zatrzymania i mniejszej ilości czynnika chłodniczego.
• Zoptymalizowany projekt do każdego zadania z konfiguracją wymiennika BPHE dostosowaną do własnych specyfikacji klienta.
• Każdy wymiennik BPHE jest testowany pod kątem ciśnienia i szczelności przed dostawą, co zapewnia najwyższą jakość produktów.
• Ciągłe inwestycje M&C w badania i rozwój zapewniają najbardziej konkurencyjne rozwiązania.

Specyfikacja techniczna BPHE
