Części wymiennika ciepła z rowkiem uszczelniającym GC51 0,5 / 0,6 / 0,8 / 1 mm

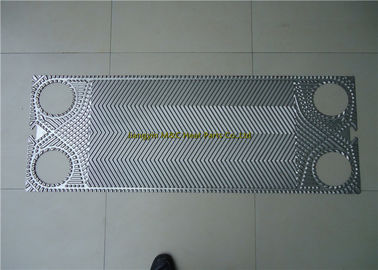

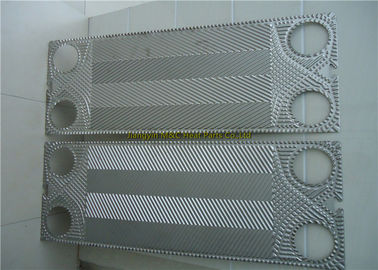

GC51 Podstawowe informacje o płytce PWT


Każda płytka składa się z dwóch części

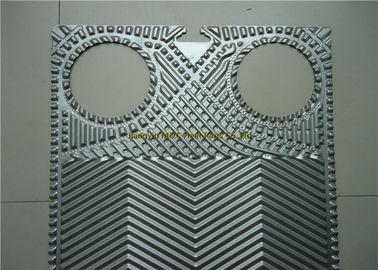

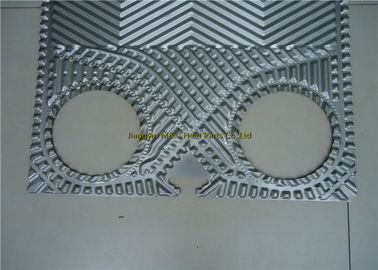

Blacha: Jest to ważny element przenoszący ciepło do tłoczenia blachy z pofałdowaniem, rowkiem uszczelniającym i otworem narożnym.
Faliste nie tylko może wzmocnić przenoszenie ciepła, ale może zwiększyć blachę i sztywność, aby poprawić nośność płytowego wymiennika ciepła, a ponieważ turbulencje wywołały stan ciekły, dzięki czemu mogą zmniejszyć tworzenie się osadu lub brudu, odgrywają ważną rolę rola w „samooczyszczaniu”.

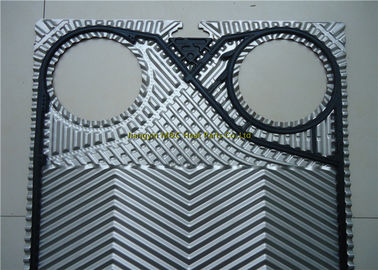

Uszczelka: instalowana w szczelinach wzdłuż obwodu płyty uszczelki i płyty uszczelniającej między obwodami, zapobiega wyciekowi płynu na zewnątrz i zgodnie z wymaganiami projektu, część uszczelniająca kąta otworu, zimne i gorące płyny zgodnie z ich przepływem w porcie.

Parametry karty GC51


Zasada uszczelnienia

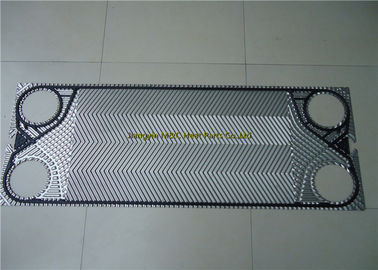

Płyta falista jest wklejona uszczelką, która jest zaprojektowana do podwójnego uszczelnienia i ma otwór sygnalizacyjny.Gdy medium wycieka z pierwszej uszczelki, może wyciekać z otworu sygnalizacyjnego, a problem można wykryć i rozwiązać, gdy tylko możliwe, bez powodowania mieszania się dwóch mediów Uszczelnienie uszczelki w zależności od różnych mediów i temperatury pracy do wyboru różnych rodzajów gumy.
Nazwa marki: M&C
Materiał: stal nierdzewna 316L, stal nierdzewna 304, tytan
Zaleta: powodują odkształcenia plastyczne i mają określoną wytrzymałość
Wymiar: 1415 * 496 mm
Odległość od środka otworu: 1238 * 310 mm
Głębokie karbowanie: 3 mm

GC51 F.eature


1. Zaawansowana konstrukcja płyty poprawiająca efektywność wymiany ciepła.
2. Równomierna dystrybucja płynu, dokładne pozycjonowanie.
3. Typowe typy płyt wymienników ciepła w kraju i za granicą.
4. Rozsądny obszar bocznikowy, zwiększyć odporność na korozję, poprawić stopień wykorzystania obszaru wymiany ciepła.
5. Odwrotny przepływ dwóch płynów znacznie poprawia efektywność wymiany ciepła.
6. Równoległe orurowanie tego samego wlotu i wylotu płynu upraszcza instalację techniczną.
7. Pojedyncza płyta, uproszczona konserwacja.





Dlaczego właśnie my ?


Szukamy dla Ciebie zrozumienia warunków pracy i prowadzimy skuteczną komunikację z Twoim inżynierem, aby stworzyć idealne rozwiązanie, które będzie dokładniejsze, zmniejszając koszty zakupu i zużycie energii (woda, prąd i gaz).
Nasi inżynierowie techniczni mogą, zgodnie z warunkami pracy użytkownika, zapewnić naszym klientom profesjonalny plan doboru i rysunki,
a my dobierzemy odpowiednie rozwiązania, aby zapewnić Ci stabilną, sprawną obsługę.
Zwrócimy większą uwagę na warunki pracy klientów, aby zmniejszyć koszty zakupu ich sprzętu i zużycie energii w operacjach przetwarzania (woda, energia elektryczna i gaz)
