Tranter GX26 Uszczelka PHE typu diagonalnego z płytą materiałową AISI316L

Tranter GX26 Diagonal typu PHE z uszczelką z płytą materiałową AISI316L



Wprowadzenie do płytowego wymiennika ciepła



Płytowe wymienniki ciepła zostały po raz pierwszy wyprodukowane w latach 20. XX wieku i od tego czasu są szeroko stosowane w wielu sektorach.

Wymiennik płytowy składa się z szeregu równoległych płyt, które są umieszczone jedna nad drugą, aby umożliwić utworzenie szeregu kanałów dla przepływu płynów między nimi.

Przestrzeń pomiędzy dwiema sąsiednimi płytami tworzy kanał, w którym płynie płyn.

Otwory wlotowe i wylotowe w rogach płyt przepuszczają gorące i zimne płyny przez naprzemienne kanały w wymienniku, dzięki czemu płyta zawsze styka się z jednej strony z gorącym płynem, a drugą z zimnym.

Rozmiar płyty może wynosić od kilku centymetrów kwadratowych (bok 100mm * 300mm) do 2 lub 3 metrów kwadratowych (bok 1000mm * 2500mm).Liczba płyt w jednym wymienniku waha się od zaledwie dziesięciu do kilkuset, dzięki czemu powierzchnie wymienników sięgają nawet tysięcy metrów kwadratowych.

Ogólnie rzecz biorąc, płyty te są pofałdowane w celu zwiększenia turbulencji powierzchni wymiennika ciepła i nadania wymiennikowi sztywności mechanicznej.Falistość uzyskuje się poprzez kucie na zimno blach o grubości od 0,3 mm do 1 mm.

Najczęściej stosowanymi materiałami na płyty są stal nierdzewna (AISI 304, 316), tytan i aluminium.

Pofałdowanie płyt wymusza krętą drogę płynu, ustawiając odstęp między dwiema sąsiednimi płytami b, od 1 do 5 milimetrów.



Specyfikacja płytowego wymiennika ciepła modelu GX26


Powierzchnia	0,26
Płyta Theta Kąt	85°115°
Średnica połączenia	105 mm
Grubość falistej płyty	3,3 mm
Długość środka płyty* Szerokość	779*226,5 mm
Kształt płyty Długość * Szerokość	941*384mm

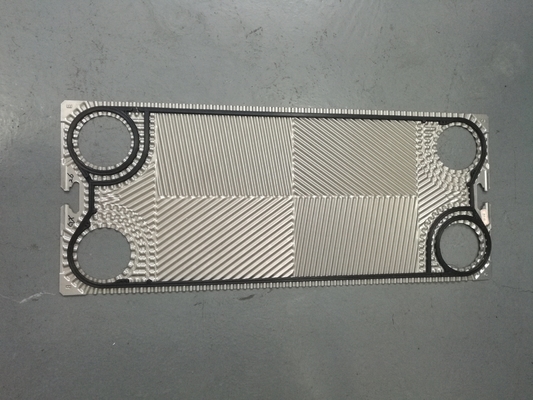

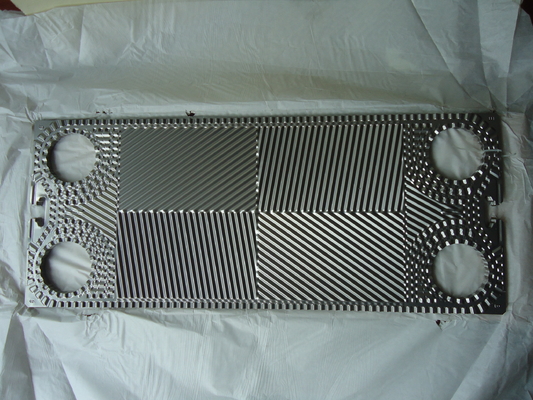

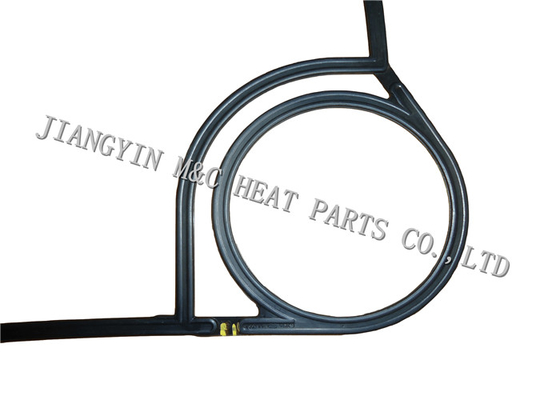

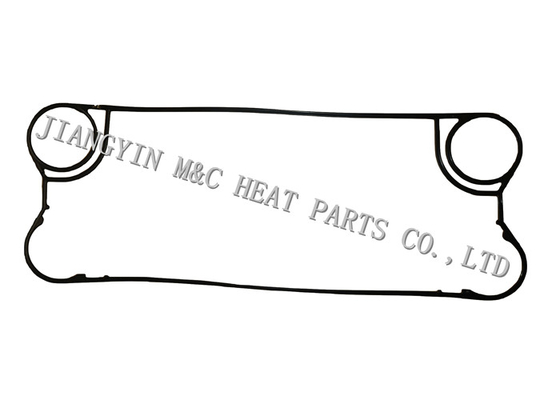

Zdjęcia uszczelek i płyt wymiennika ciepła GX26









Wybór uszczelki GX26



Uszczelki klejone

Uszczelki płytowe M&C są specjalnie formowanymi elastomerami, aby zapewnić doskonałą wydajność.

Dostępnych jest wiele materiałów uszczelniających - NBR, EPDM, Viton, Neopren, Butyl.Hypalon, NBR pokryty teflonem i inne - aby dopasować warunki procesu do maksymalnej temperatury roboczej 180℃.



Uszczelki zatrzaskowe

Rozważ zastosowanie bezklejowego systemu uszczelek M&C Clip-on wszędzie tam, gdzie konieczne jest regularne czyszczenie lub agresywne płyny skracają żywotność uszczelki.Unikalna konstrukcja umożliwia łatwy i szybki montaż zatrzaskowy, zapewniając pewne uszczelnienie i łatwe usuwanie.

Clip-on jest dostępny w wersjach NBR i EPDM, zarówno przemysłowych, jak i FDA.Te precyzyjne uszczelki są formowane pod rygorystycznymi kontrolami produkcyjnymi i są utwardzane nadtlenkiem, co zapewnia długą żywotność i doskonałą odporność na odkształcenie ściskania.





Zaleta płytowego wymiennika ciepła GX26 z wymiennikami płaszczowo-rurowymi



Po co zapełniać maszynownię ciężkim, nieporęcznym sprzętem, gdy wydajność i ekonomia są kluczowymi czynnikami?



Płytowy wymiennik ciepła firmy M&C ma tylko około 1/3 wielkości i 1/6 wagi wymiennika płaszczowo-rurowego o porównywalnej wydajności.Nawet jeśli wydaje się rozsądne zainwestowanie w wymiennik rurowy, jego koszt cyklu życia byłby znacznie wyższy niż w przypadku płytowego wymiennika ciepła.



Jednym z powodów jest to, że właściwości wymiany ciepła płytowego wymiennika ciepła są od 3 do 5 razy wyższe.Innym jest podejście do temperatury bliskiej, która wynosi zaledwie 1 ℃.

Wydajność się opłaca!



Płytowy wymiennik ciepła ma wiele zalet w porównaniu z konwencjonalnymi wymiennikami płaszczowo-rurowymi

• Do 50% bardziej wydajny
• Do 90% bardziej kompaktowy
• 3-5 razy wyższe wartości k
• Unikalna konstrukcja z przepływem turbulentnym
• Bliższe podejście do temperatury - tak niskie jak 1 ℃
• Znacznie mniej potrzebnego materiału - mniejsze użycie stopów egzotycznych lub tytanu

Zaleta płytowego wymiennika ciepła

• Znacznie mniejsze ślady
• Lżejsza waga
• Łatwiejsza instalacja
• Zdejmowane powierzchnie wymiennika ciepła dla skutecznego czyszczenia
• Szybsze ogrzewanie lub chłodzenie przy mniejszej ilości płynu energetycznego
• Przepływ turbulentny dla lepszej odporności na skalowanie, większej niezawodności
• Mniej stali, niższa cena zakupu, krótszy czas realizacji i tańsza dostawa



Jak zapewnić konserwację płytowego wymiennika ciepła?



Konserwacja płytowego wymiennika ciepła odbywa się na dwa różne sposoby:

• Konserwacja na miejscu (CIP) na miejscu.
• Autoryzowane urządzenia do sprzątania poza terenem zakładu.

Podstawowa różnica między tymi dwiema metodami nie polega na tym, jak, ale gdzie i kto wykonuje konserwację.CIP jest wykonywany w zakładzie produkcyjnym w celu szybkiego odzyskania i dalszego użytkowania sprzętu i zwykle jest wykonywany przez osobę odpowiedzialną za konserwację.Wykorzystanie i autoryzowane urządzenie do czyszczenia w celu konserwacji wymaga usunięcia sprzętu i przesłania go do obiektu poza zakładem, gdzie certyfikowany personel konserwacyjny wykonuje serwis płytowy wymiennik ciepła.Bliższe przyjrzenie się każdej metodzie pomoże rzucić światło na to, która jest najlepsza.



Konserwacja CIP.Ze względu na zalety szybkich zmian w cyklu konserwacji, CIP jest atrakcyjną metodą konserwacji.Jest szybszy, wygodniejszy i prostszy.Jest to również preferowana metoda czyszczenia, gdy przetwarzane są szczególnie żrące ciecze.Zazwyczaj operacja CIP wyglądałaby następująco:

• Jednostka płytowego wymiennika ciepła jest wyłączona.
• Wszystkie płyny są spuszczane z urządzenia.Jednostki jednoprzebiegowe są samoopróżniające się.Jednostki wieloprzebiegowe mogą wymagać specjalnych otworów odpływowych.
• Wstępnie wybrany roztwór czyszczący krąży w urządzeniu przepływem od dołu do góry, aby całkowicie zalać urządzenie i zapobiec powstawaniu kanałów.Gdy zostanie stwierdzone, że roztwór nie reaguje już z substancjami znajdującymi się wewnątrz urządzenia, czyszczenie jest zakończone.
• Urządzenie jest spuszczane z roztworu czyszczącego i, jeśli to konieczne, płukane wodą i ponownie włączane.

Autoryzowane urządzenia do sprzątania.Wady autoryzowanych urządzeń czyszczących mierzy się zwykle kosztami początkowymi, a rzadko rzeczywistymi osiąganymi korzyściami.



W autoryzowanym zakładzie czyszczącym każda płyta jest rejestrowana i sprawdzana wizualnie w celu określenia, czy zasługuje na odnowienie.Klient jest informowany, czy jakaś tabliczka jest niepodważalna i dlaczego.Zakład sprawdza krzyżowo swoją bazę danych, aby potwierdzić oryginalne specyfikacje płytowego wymiennika ciepła, a następnie przeprowadza ścisłą kontrolę wizualną uszczelek i punktów styku na pozostałych płytach, aby określić, czy występuje jakakolwiek erozja lub widoczna zmiana w stosunku do pierwotnej specyfikacji.Następnie określany jest dokładny wymagany proces czyszczenia i obróbki.



Płyty są myte ciśnieniowo, płukane i poddawane obróbce gorącą ługiem i/lub ręcznym procedurom usuwania uszczelek i kamienia.Poddaje się je zanurzaniu w różnych kwasach kompatybilnych z materiałem płyty, aby usunąć wszelkie zanieczyszczenia.Oczyszczone płytki są w pełni sprawdzane wizualnie, a 10 procent próbek płytek jest badane metodą penetracji barwnikiem.Każda testowana płytka jest spryskiwana barwnikiem i sprawdzana w świetle ultrafioletowym w celu zlokalizowania wszelkich nieszczelności lub pęknięć.Po tej procedurze płytki ponownie myje się ciśnieniowo i płucze w celu usunięcia wszelkich śladów barwnika.



Płyty są następnie ponownie uszczelniane klejem do uszczelek zgodnym ze specyfikacją OEM, który w razie potrzeby ułatwia naprawę w terenie.Płyty przed zapakowaniem i wysyłką poddawane są dokładnej kontroli.Jednostki są testowane hydrostatycznie przed wysyłką.



Zdjęcia płytowego wymiennika ciepła





Profil firmy M&C Heat Parts



Założenie firmy M&C Heat Parts Co., Ltd w Wuxi, Jiangsu.Firma M&C specjalizuje się w projektowaniu i produkcji wysokiej jakości urządzeń do wymiany ciepła.Asortyment produktów obejmuje płyty i uszczelki, płytowe wymienniki ciepła, uszczelkowe wymienniki ciepła i lutowane wymienniki ciepła.W ten sposób, jako jeden z nielicznych producentów na świecie, M&C oferuje rozwiązania o optymalnych projektach termodynamicznych dla różnych branż i praktycznie wszystkich zastosowań.

M&C zapewnia kompleksową obsługę akcesoriów, wiele marek i wiele modeli alternatyw do wyboru.Spełnimy wszystkie Twoje wymagania dotyczące płytowego wymiennika ciepła i zapewnimy ciągłą pracę Twojej maszyny dzięki bogatemu magazynowaniu i szybkiej reakcji.

Co więcej, mamy ścisłą kontrolę jakości i system obsługi posprzedażnej, od zakupu materiałów po opakowanie gotowego produktu, aż do otrzymania produktu w dobrym stanie.Nasze produkty znajdują szerokie zastosowanie na całym świecie w różnych dziedzinach.







Płyty i uszczelki płytowego wymiennika ciepła M&C Inne modele Zalecane



Sondex/Danfoss-S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 i tak dalej;

APV/SPX-H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL i tak dalej;

Tranter/Swep-GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 i tak dalej;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 i tak dalej;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 i tak dalej;

Hisaka-EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 i tak dalej;

GEA-VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L i tak dalej;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 i tak dalej;

Fala termiczna - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP i tak dalej;

DHP-DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M i tak dalej;

LHE-HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 i tak dalej;



Towary płytowego wymiennika ciepła M&C gotowe do dostawy
