Szeroki wzór falisty Uszczelki płytowego wymiennika ciepła APV H17 do urządzeń sanitarnych

Szeroki wzór falisty APV H17 Płytowy wymiennik ciepła do zastosowań sanitarnych i obowiązków

Działanie i konfiguracje płytowego wymiennika ciepła modelu H17

Płytowe wymienniki ciepła są jedną z najbardziej wszechstronnych i opłacalnych metod ogrzewania i/lub chłodzenia płynów.Podstawowa koncepcja wykorzystuje pofałdowaną płytę wymiennika ciepła, aby oddzielić gorący płyn od zimna i przenosić ciepło między płynami.



Uszczelnienie między płytami jest zapewnione przez uszczelkę obwodową, która również oddziela otwory przelotowe i obszary przepływu podwójną barierą.Uszczelka umożliwia przepływ płynu w dół kanału płyty lub ominięcie go do sąsiedniego kanału płyty, jak pokazano na rysunku 1.



Płytowe wymienniki ciepła mogą być używane w wielu różnych konfiguracjach.



Jedną z konfiguracji jest chłodzenie w obiegu zamkniętym, w którym brudne medium chłodzące, takie jak woda morska, rzeka, jezioro lub wieża, jest izolowane na płytowym wymienniku ciepła, a czysta, uzdatniona woda jest stale recyrkulowana przez instalację procesową.Ta konfiguracja, jak pokazano na rysunku 2, chroni wyposażenie procesowe przed brudnym płynem chłodzącym.




Specyfikacja płytowego wymiennika ciepła modelu H17


Powierzchnia	0,17㎡
Płyta Theta Kąt	Poziomo 120° Pionowo 120°
Średnica połączenia	74 mm
Grubość falistej płyty	3mm
Długość środka płyty* Szerokość	800*150mm
Kształt płyty Długość * Szerokość	920*271mm



Specyfikacja funkcji H17





Obszar dystrybucji — konstrukcja wlotu zapewnia wydajną dystrybucję produktu podczas tworzenia turbulencji, zapewniając brak martwych punktów.

Wzór falistej — dostępne są różne wzory płyt w celu uzyskania długiego czasu pracy, zapewnienia czystego przepływu produktu, zmniejszenia zanieczyszczeń i zoptymalizowanego przepływu CIP. Różne, wymienne kąty płyt dla większości zastosowań i zadań sanitarnych.

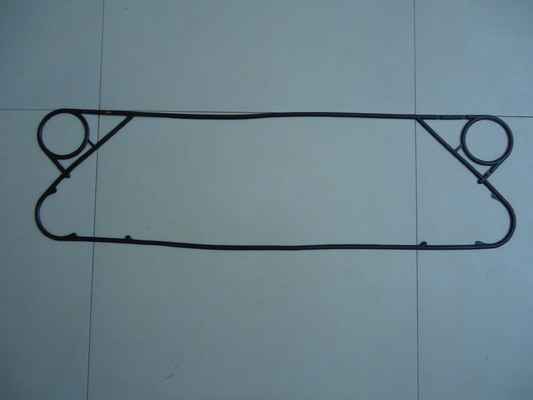

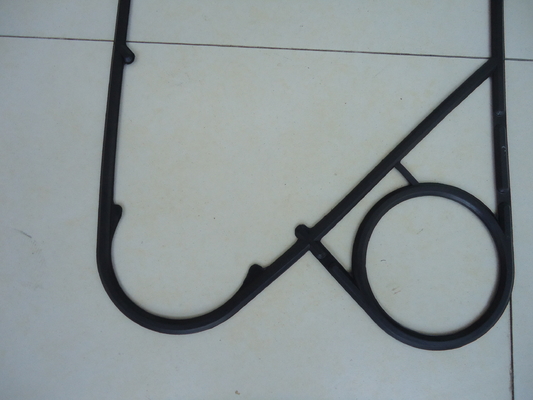

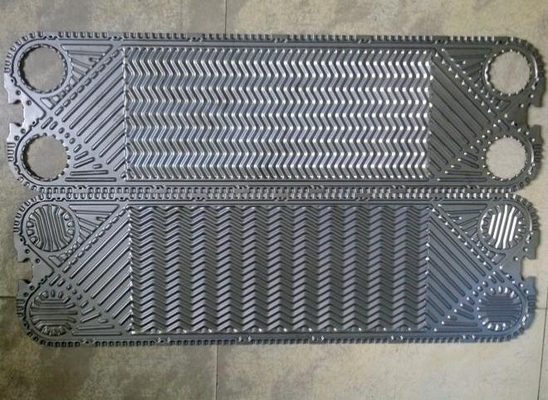

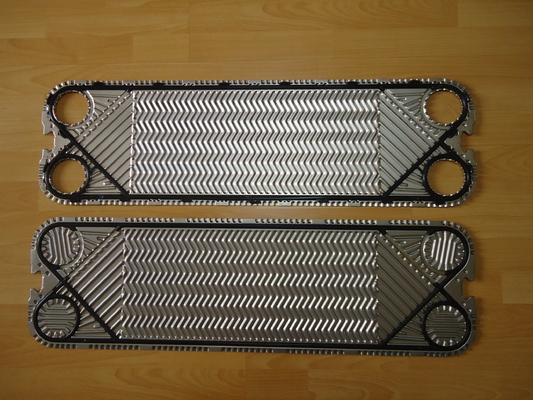

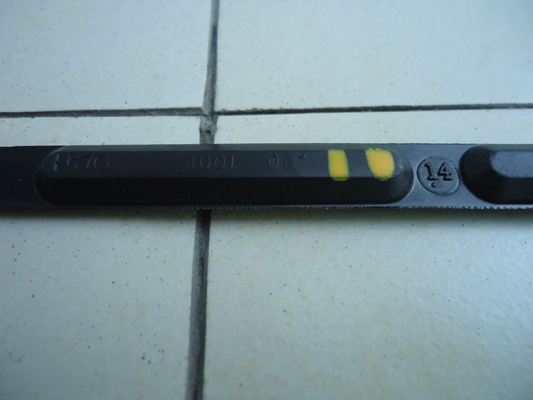

Uszczelka płytowego wymiennika ciepła H17 i obraz płyty









Płytowy wymiennik ciepła H17 Cechy i zalety i zalety



Płytowe wymienniki ciepła odgrywają ważną rolę w maksymalizacji zużycia energii w wielu procesach ogrzewania i chłodzenia poprzez wydajne przenoszenie ciepła i odzyskiwanie ciepła w celu zmniejszenia zużycia energii i wpływu na środowisko.



Płytowe wymienniki ciepła N35 są używane do ogrzewania, chłodzenia, skraplania i parowania w kilku procesach i zastosowaniach w różnych gałęziach przemysłu - w tym naftowo-gazowym, morskim, chemicznym, petrochemicznym, energetycznym, ogólnym, zastosowaniach HVAC oraz przemyśle spożywczym.Dzięki stuletniemu doświadczeniu i ogromnej bazie zainstalowanej na całym świecie, M&C Heat Parts to sprawdzone konstrukcje, które rok po roku wnoszą krytyczny wkład w wydajność, wydajność i niezawodność procesów klientów.



Cechy	Zalety	Korzyści
Konstrukcja płyty do mycia;	Promuje turbulencje, zmniejsza zanieczyszczenia i optymalizuje przepływ CIP	Maksymalny czas pracy Delikatna obróbka produktu
System uszczelek ParaClip	Blokujące wsparcie uszczelki dla lepszej integralności uszczelnienia	Wydłużona żywotność uszczelki Niezawodna praca
Równoległy wzór przepływu	Wydajna dystrybucja produktu, a nawet obróbka cieplna Mniej różnych wariantów płyt w porównaniu z płytami ukośnymi	Dobry efekt odzysku ciepła Wymagane zmniejszone zapasy części zamiennych

Parametry uszczelki PHE OEM i ODM

Uszczelki stosowane w płytowych wymiennikach ciepła muszą charakteryzować się trwałością w różnych właściwościach cieczy i warunkach temperatury/ciśnienia.Firma M&C przygotowała następujące materiały uszczelek w celu obsługi szerokiej gamy zastosowań.


Materiał	Maksymalna temperatura użytkowania	Twardość	Nośnik aplikacji
NBR	120 ℃	76±2	Alkany, alkany i inne media niepolarne, olej opałowy i inny olej mineralny;Smary;Oleje zwierzęce i roślinne;Gorąca woda, słona woda itp.
NBR-HT	140℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	Woda, para wodna, atmosferycznyozon, nie zawierające ropy naftowej;keton;Alkohole polarne itp
HEPDM	170 ℃	80±2
Viton A	180℃	80±2	Kwasy, zasady, rozpuszczalniki organiczne, gorący olej
Viton A(OLEJ)
Viton B
Viton G	200 ℃	80±2	Silny kwas, gorący olej nasycony parą wodną gorący olej
CR	-40 ~ 60 ℃	75±2	Chłodziwo


OEM i ODMParametry płyty PWT



Płyty są specjalnie dobierane z różnych wzorów, aby uzyskać optymalną powierzchnię i opłacalny wymiennik ciepła dla każdej jednostki.Płyty te można podzielić na trzy typy, typ H, typ L, typ Mix.



Płyta falista



Układ kanałów o niskim kącie dla zastosowań wymagających niższych dopuszczalnych spadków ciśnienia;



Mieszana aranżacja kanałów dla opcjonalnej aranżacji w celu uzyskania zoptymalizowanej wydajności;



Układ kanałów o wysokim kącie zapewniający wyższą wydajność cieplną i dopuszczalne spadki ciśnienia w zastosowaniach



Materiały standardowe



Stal nierdzewna 304



Jest to najtańszy materiał płytowy do wymiany ciepła.Ma niską odporność na korozję i jest zwykle dostępny tylko w grubości 0,5 mm.Ten typ płyty wymiennika ciepła jest zwykle używany w aplikacjach HVAC.



Stal nierdzewna 316



Jest to najpopularniejszy materiał płyt do wymiany ciepła i jest używany w wielu zastosowaniach.Stal nierdzewna 316 ma wysoką odporność na korozję i jest zwykle dostępna w grubości od 0,5 mm do 0,8 mm.



Tytan



Ten typ jest bardzo odporny na atak chemiczny, w tym na większość kwasów, chloru, wody morskiej i chemikaliów zawierających chlor.Ta grubość tytanu wynosi zwykle od 0,5 mm do 0,6 mm.



Hastelloy C276



Inne popularne nazwy: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276 to superstop niklowo-molibdenowo-chromowy z dodatkiem wolframu, który zapewnia doskonałą odporność na korozję w różnych trudnych warunkach.Alloy C-276 jest szeroko stosowany w najtrudniejszych środowiskach, takich jak przetwarzanie chemiczne, kontrola zanieczyszczeń, produkcja celulozy i papieru, przetwarzanie odpadów przemysłowych i komunalnych oraz odzyskiwanie kwaśnego gazu ziemnego.Grubość może wynosić od 0,6 mm do 0,8 mm.



SMO 254



Sandvik 254 SMO to wysokostopowa austenityczna stal nierdzewna opracowana do stosowania w wodzie morskiej i innych agresywnych mediach zawierających chlorki.Dostępna grubość od 0,6 mm do 0,8 mm.



Funkcja płyty PHE



	FUNKCJA	ZALETY	CO W TYM JEST DLA CIEBIE!
A	OBSZAR DYSTRYBUCJI	Wydajna dystrybucja przepływu	Zapobiega złej dystrybucji
b	WZÓR PŁYTY FALOWEJ-OBSZAR PRZEPROWADZANIA CIEPŁA	Promuje turbulencje, minimalizuje zanieczyszczenia	Doskonały efekt odzysku ciepła Maksymalizacja czasu pracy
C	SYSTEMY BLOKOWANIA PŁYT	Koncepcje „Blokada narożna” i „Bąbelkowa” zapewniają stabilny i dobrze wyrównany pakiet płyt, gdy urządzenie jest zamknięte	Bezpieczna i ekonomiczna eksploatacja Wysoka użyteczność Minimalny czas przestoju usługi
D	SYSTEM USZCZELEK EASYCLIP	Fazowane krawędzie uszczelki łatwo zatrzaskują się na miejscu za pomocą odrzutników Pozostaje bezpiecznie na miejscu i zapewnia wysoką szczelność uszczelnienia	Niezawodna praca Łatwa i szybka wymiana Nie są potrzebne żadne specjalne narzędzia







Obszary/Okazje zastosowań PHE


Chemiczny	Soda kustyczna, nawozy, petrochemia, rafineria ropy naftowej, olej i tłuszcz, farmaceutyka, chłodzenie kwasem siarkowym
Żywność	Mleko, piwo, napoje bezalkoholowe, sos, wino, sterylizator na płozach
HVAC	Klimatyzacja, ogrzewanie wody górnej
Huty	Wielki piec, odlewanie ciągłe, COG, galwanizacja i cynkowanie, chłodzenie pieca wielkopiecowego
Metal	Poszycie, hartowanie, anodowanie, malowanie
Papier celulozowy	Alkohol czarny, likier biały, warnik, odzysk ciepła
Włókienniczy	Włókno syntetyczne, przędzenie, barwienie
Centralne chłodzenie	Woda morska, woda rzeczna, elektrownia, kogeneracja, morska i wiele innych.





Zastosowania chłodzenia płytowego wymiennika ciepła H17



• Woda uszczelniająca do turbin parowych
• Oleje smarowe do turbin
• Wysokiej jakości woda stosowana w kanałach chłodzących stojana
• Oleje do uszczelniania dławnic
• Oleje transformatorowe
• Zużyta woda w stawie paliwowym
• Tarcza neutronowa
• Pogotowie energetyczne
• Chłodzenie w obiegu zamkniętym za pomocą wież morskich, rzecznych lub chłodniczych
• Chłodzenie zbiornika ciśnieniowego



Obraz płytowego wymiennika ciepła











Profil firmy M&C Heat Parts



M&C Heat Parts Co., Ltd zostaje założona w Wuxi, Jiangsu.Firma M&C specjalizuje się w projektowaniu i produkcji wysokiej jakości urządzeń do wymiany ciepła.Asortyment produktów obejmuje płyty i uszczelki, płytowe wymienniki ciepła, uszczelkowe wymienniki ciepła i lutowane wymienniki ciepła.W ten sposób, jako jeden z nielicznych producentów na świecie, M&C oferuje rozwiązania o optymalnych projektach termodynamicznych dla różnych branż i praktycznie wszystkich zastosowań.

M&C zapewnia kompleksową obsługę akcesoriów, wiele marek i wiele modeli alternatyw do wyboru.Spełnimy wszystkie Twoje wymagania dotyczące płytowego wymiennika ciepła i zapewnimy ciągłą pracę Twojej maszyny dzięki bogatemu magazynowaniu i szybkiej reakcji.

Co więcej, mamy ścisłą kontrolę jakości i system obsługi posprzedażnej, od zakupu materiałów po opakowanie gotowego produktu, aż do otrzymania produktu w dobrym stanie.Nasze produkty są szeroko stosowane na całym świecie w różnych dziedzinach.







Płyty i uszczelki płytowego wymiennika ciepła M&C Inne modele Zalecane



Sondex/Danfoss-S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 i tak dalej;

APV/SPX-H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL i tak dalej;

Tranter/Swep-GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 i tak dalej;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 i tak dalej;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 i tak dalej;

Hisaka-EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 i tak dalej;

GEA-VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L i tak dalej;

Funke-FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 i tak dalej;

Fala termiczna - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP i tak dalej;

DHP-DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M i tak dalej;

LHE-HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 i tak dalej;



Towary płytowego wymiennika ciepła M&C gotowe do dostawy
