Uszczelki wymiennika ciepła ze stali węglowej Varitherm VT10 GEA Kelvion

Płytowy wymiennik ciepła ze stali węglowej Varitherm VT10 GEA-Kelvion



Wprowadzenie do płytowego wymiennika ciepła



Zaprojektowane z myślą o łatwości konserwacji, nasze płytowe wymienniki ciepła z uszczelkami można regulować w razie zmiany wymagań i można je łatwo otworzyć w celu czyszczenia - odpowiednie do szerokiego zakresu zastosowań ze średnimi i dużymi przepływami objętościowymi.

• Wysoka wydajność przy niskich kosztach eksploatacji
• Szerokie spektrum zastosowań przy niższych kosztach inwestycyjnych
• Szeroki zakres fałd płyt, rozmiarów połączeń, szerokości i długości płyt
• Utrzymanie ruchu - delikatne technologie montażu i uszczelniania

Specyfikacja płytowego wymiennika ciepła modelu VT10


Powierzchnia	0,1㎡
Płyta Theta Kąt	53 ° 127 °
Średnica połączenia	50 mm
Grubość falistej płyty	3 mm
Długość środka płyty* Szerokość	691*118mm
Kształt płyty Długość * Szerokość	780*212mm



VT10Informacje techniczne płytowego wymiennika ciepła



Rodzaj	Szerokość (mm)	Długość (mm)	Maksymalny przepływ objętościowy (m³/h)	Maksymalny rozmiar połączenia / malowana rama (DN)	Maksymalny rozmiar połączenia / rama ze stali nierdzewnej (DN)	Maksymalne ciśnienie robocze (bar)
VT04	128	549	16	32	32	25
VT10	215	781	40	50	50	16
VT20	340	999	100	80	65	18
VT40	426	1400	210	125	100	25
VT80	615	1767	500	200	150	25
VT2508	1210	2490	3200	500		12

Płyta wymiany ciepła: Stal nierdzewna 316L.

Uszczelka: NBR, EPDM, Viton i inne na życzenie.

Połączenie portu: Bez podszewki, z metalową podszewką, podniesionym kołnierzem szyjkowym i inne na życzenie.

Maksymalne ciśnienie projektowe: 230 psig (16 barów)

Maksymalna temperatura projektowa: 370 ° F (190 ° C), w zależności od wyboru uszczelki

Przybliżona maksymalna prędkość przepływu cieczy: VT20 Saftetytherm: 440 gpm (100m³/godz.)

VT40 Saftetytherm: 924 gpm (210m³/godz.)

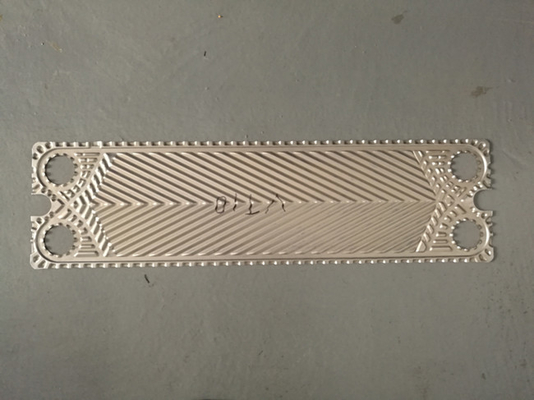

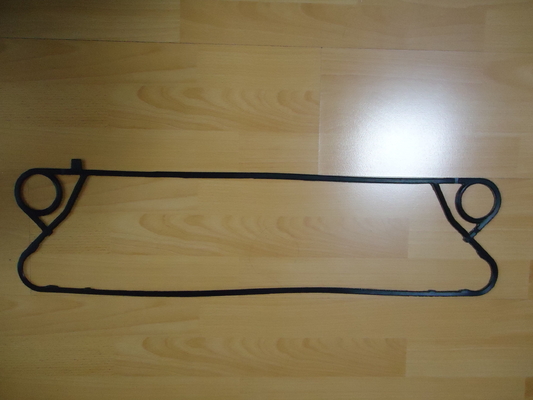

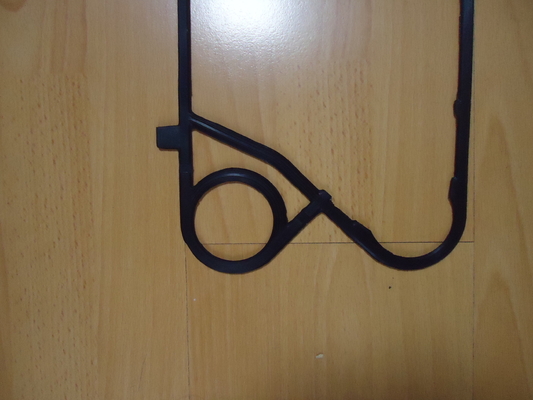

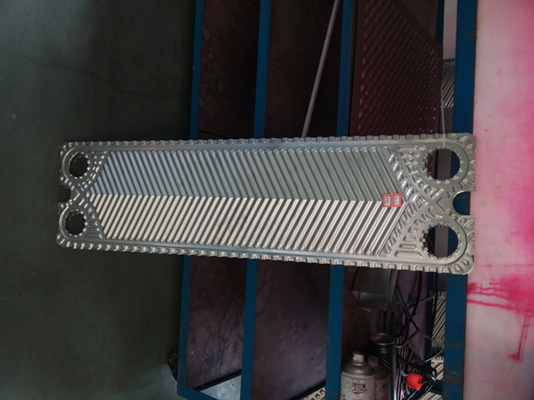

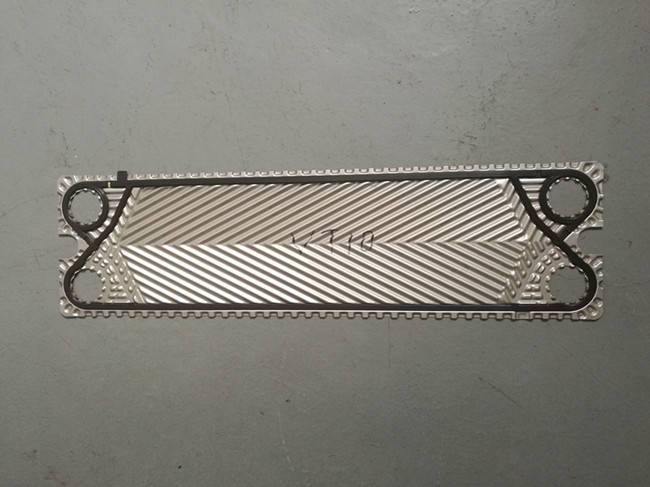

Zdjęcia uszczelek i płyt wymiennika ciepła VT10









VT10Uszczelkowy płytowy wymiennik ciepła — Varitherm Systematyczna różnorodność produktów



Niezależnie od tego, czy chodzi o ogrzewanie lub chłodzenie cieczy zawierających cząstki o wielkości do 2 mm, o kondensację oparów, czy o chłodzenie gazu i osuszanie gazu w szczególnych przypadkach – płytowe wymienniki ciepła Varitherm oferują przekonujące rozwiązanie o najszerszym zakresie możliwych zastosowań.



Seria Varitherm ma dwa przekonujące argumenty na swoją korzyść.Po pierwsze, dostępna jest szeroka gama materiałów, w tym 1.40301/AISI304, stop na bazie niklu, Incolloy, nikiel, tantal i tytan.Po drugie, jest dostarczany z indywidualnym pakietem płyt, który można łatwo rozszerzyć, aby spełnić Twoje przyszłe potrzeby.A to sprawia, że ​​seria Varitherm jest optymalnym ekonomicznym rozwiązaniem dla prawie każdego zastosowania.



Zalety w skrócie
Ciśnienie robocze do 25 barów, ciśnienie próbne do 32,5 barów	Płyty w różnych rozmiarach, fałdach i materiałach	Bezklejowy system uszczelek LocIn dla modeli wielkości VT20-VT80
Materiały uszczelniające NBR, EPDM i FPM	Specjalne materiały uszczelek, takie jak silikon, Hypalon i butyl dostępne na życzenie	Lakierowane ramki do wszystkich rozmiarów modeli
Ramy ze stali nierdzewnej dla rozmiarów modeli VT04 do VT80



Korzyści w skrócie

Wysoki poziom bezpieczeństwa produkcji Efektywny transfer ciepła Kompaktowa konstrukcja Niskie ryzyko wycieku Łatwa konserwacja



Delikatna obsługa produktu



Delikatna obróbka produktów spowodowana miękkim pofałdowaniem sprawia, że ​​Varitherm jest oczywistym wyborem dla przemysłu spożywczego.





Typ PHE Safetherm i Varitherm



Safetytherm	VT10 VT20 VT40
Varitherm	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT10Rama



PHE są dostępne w różnych wersjach ramowych dostosowanych do konkretnego zastosowania.Wersje podstawowe to wykonania C i B, przy czym wzór B jest używany przede wszystkim dla dłuższych pakietów płyt. Warianty tych wzorów są oznaczone dalszymi skrótami.





Specjalne wersje ze stali Stianless są stosowane w zastosowaniach spożywczych i farmaceutycznych i mogą zawierać płyty pośrednie do oddzielania poszczególnych sekcji.

Niektóre ramy są wyposażone w podstawy o regulowanej wysokości





Jak zapewnić konserwację płytowego wymiennika ciepła?



Konserwacja płytowego wymiennika ciepła odbywa się na dwa różne sposoby:

• Konserwacja na miejscu (CIP) na miejscu.
• Autoryzowane urządzenia do sprzątania poza terenem zakładu.

Podstawowa różnica między tymi dwiema metodami nie polega na tym, jak, ale gdzie i kto wykonuje konserwację.CIP jest wykonywany w zakładzie produkcyjnym w celu szybkiego odzyskania i dalszego użytkowania sprzętu i zwykle jest wykonywany przez osobę odpowiedzialną za konserwację.Korzystanie z autoryzowanego urządzenia czyszczącego do konserwacji wymaga usunięcia sprzętu i przesłania go do obiektu poza zakładem, w którym certyfikowany personel konserwacyjny dokonuje serwisowania płytowego wymiennika ciepła.Bliższe przyjrzenie się każdej metodzie pomoże rzucić światło na to, która jest najlepsza.



Konserwacja CIP.Ze względu na zalety szybkich zmian w cyklu konserwacji, CIP jest atrakcyjną metodą konserwacji.Jest szybszy, wygodniejszy i prostszy.Jest to również preferowana metoda czyszczenia, gdy przetwarzane są szczególnie żrące ciecze.Zazwyczaj operacja CIP wygląda następująco:

• Jednostka płytowego wymiennika ciepła jest wyłączona.
• Wszystkie płyny są spuszczane z urządzenia.Jednostki jednoprzebiegowe są samoopróżniające się.Jednostki wieloprzebiegowe mogą wymagać specjalnych otworów odpływowych.
• Wstępnie wybrany roztwór czyszczący krąży w urządzeniu przepływem od dołu do góry, aby całkowicie zalać urządzenie i zapobiec powstawaniu kanałów.Gdy zostanie stwierdzone, że roztwór nie reaguje już z substancjami znajdującymi się wewnątrz urządzenia, czyszczenie jest zakończone.
• Urządzenie jest spuszczane z roztworu czyszczącego i, jeśli to konieczne, płukane wodą i ponownie włączane.

Autoryzowane urządzenia do sprzątania. Wady autoryzowanych urządzeń czyszczących mierzy się zwykle kosztami początkowymi, a rzadko rzeczywistymi osiąganymi korzyściami.



W autoryzowanym zakładzie czyszczącym każda płyta jest rejestrowana i sprawdzana wizualnie w celu określenia, czy zasługuje na regenerację.Klient jest informowany, czy jakaś tabliczka jest niepodważalna i dlaczego.Zakład sprawdza krzyżowo swoją bazę danych, aby potwierdzić oryginalne specyfikacje płytowego wymiennika ciepła, a następnie przeprowadza ścisłą kontrolę wizualną uszczelek i punktów styku na pozostałych płytach w celu ustalenia, czy występuje jakakolwiek erozja lub widoczna zmiana w stosunku do pierwotnej specyfikacji.Następnie określany jest dokładny wymagany proces czyszczenia i obróbki.



Płyty są myte ciśnieniowo, płukane i poddawane obróbce gorącą ługiem i/lub ręcznym procedurom usuwania uszczelek i kamienia.Poddaje się je zanurzaniu w różnych kwasach kompatybilnych z materiałem płyty, aby usunąć wszelkie zanieczyszczenia.Oczyszczone płytki są w pełni sprawdzane wizualnie, a 10 procent próbek płytek jest badane metodą penetracji barwnika.Każda testowana płytka jest spryskiwana barwnikiem i sprawdzana w świetle ultrafioletowym w celu zlokalizowania wszelkich nieszczelności lub pęknięć.Po tej procedurze płytki ponownie myje się ciśnieniowo i płucze w celu usunięcia wszelkich śladów barwnika.



Płyty są następnie ponownie uszczelniane klejem do uszczelek zgodnym ze specyfikacją OEM, który w razie potrzeby ułatwia naprawę w terenie.Płyty są poddawane dokładnej kontroli przed zapakowaniem i wysyłką.Jednostki są testowane hydrostatycznie przed wysyłką.



Zdjęcia płytowego wymiennika ciepła





Profil firmy M&C Heat Parts



M&C Heat Parts Co., Ltd zostaje założona w Wuxi, Jiangsu.Firma M&C specjalizuje się w projektowaniu i produkcji wysokiej jakości urządzeń do wymiany ciepła.Asortyment produktów obejmuje płyty i uszczelki, płytowe wymienniki ciepła, uszczelkowe wymienniki ciepła i lutowane wymienniki ciepła.W ten sposób, jako jeden z nielicznych producentów na świecie, M&C oferuje rozwiązania o optymalnych projektach termodynamicznych dla różnych branż i praktycznie wszystkich zastosowań.

M&C zapewnia kompleksową obsługę akcesoriów, wiele marek i wiele modeli alternatyw do wyboru.Spełnimy wszystkie Twoje wymagania dotyczące płytowego wymiennika ciepła i zapewnimy ciągłą pracę Twojej maszyny dzięki bogatemu magazynowaniu i szybkiej reakcji.

Co więcej, mamy ścisłą kontrolę jakości i system obsługi posprzedażnej, od zakupu materiałów po opakowanie gotowego produktu, aż do otrzymania produktu w dobrym stanie.Nasze produkty są szeroko stosowane na całym świecie w różnych dziedzinach.







Płyty i uszczelki płytowego wymiennika ciepła M&C Inne modele Zalecane



Sondex/Danfoss-S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 i tak dalej;

APV/SPX-H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL i tak dalej;

Tranter/Swep-GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 i tak dalej;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 i tak dalej;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 i tak dalej;

Hisaka-EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 i tak dalej;

GEA-VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L i tak dalej;

Funke-FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 i tak dalej;

Fala termiczna - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP i tak dalej;

DHP-DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M i tak dalej;

LHE-HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 i tak dalej;



Towary płytowego wymiennika ciepła M&C gotowe do dostawy
