DN32 Połączenie S4 S4A Sondex Płytowy wymiennik ciepła Stal AISI 304 Rama do piwa mlecznego

DN32 Rozmiary połączeń S4 / S4A Płytowy wymiennik ciepła Sondex z ramą ze stali nierdzewnej AISI 304 dla firmy produkującej mleko / piwo

Konstrukcja płytowego wymiennika ciepła S4/S4A




Gama płyt typu S4A i S8A o długości do 0,75 m (2,5 stopy) i „długim” wzorze termicznym umożliwia wykonanie wielu zadań do 6 m³/h (26 gpm) w rozwiązaniu jednoprzebiegowym, co oznacza, że ​​wszystkie połączenia są od strony głowicy, Zapewni to łatwe prace rurowe i serwisowe, a demontaż wymiennika do serwisu nie wymaga demontażu rur.



Ta gama płyt jest przeznaczona do pasteryzacji o małych rozmiarach do 3000 l/h (w zależności od rodzaju produktu i profilu temperatury) i zapewnia delikatną i miękką obróbkę produktu.



Przenoszenie ciepła uzyskuje się, gdy ciepłe medium przenosi energię przez cienkie, silne płyty przepływowe między kanałami i dostarcza ją do zimnego, przeciwstawnego medium bez mieszania dwóch mediów.Przepływ przeciwprądowy zapewnia optymalną wydajność.Konstrukcja płytki i wlotu umożliwia skuteczne i łatwe CIP (czyszczenie na miejscu) wszystkich powierzchni „przepływowych”.

S4/S4A Specyfikacja płytowego wymiennika ciepła


Powierzchnia	0,04㎡
Płyta Theta Kąt	Poziomo 130° Poziomo 130°
Średnica połączenia	28mm
Grubość falistej płyty	2,35 mm
Długość środka płyty* Szerokość	381*70mm
Kształt płyty Długość * Szerokość	449*140mm

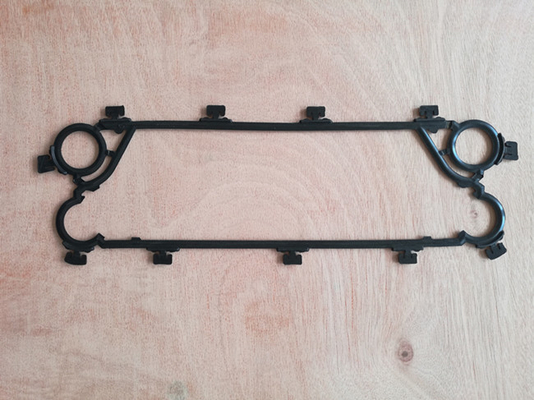

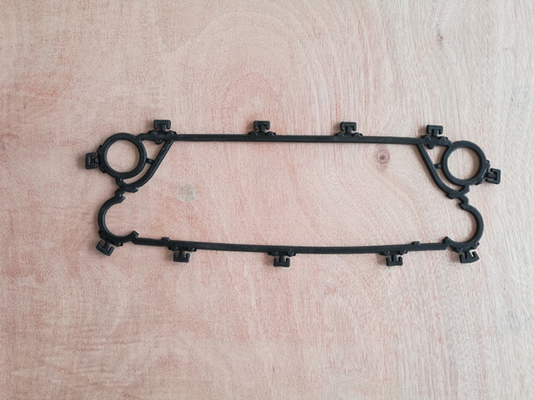

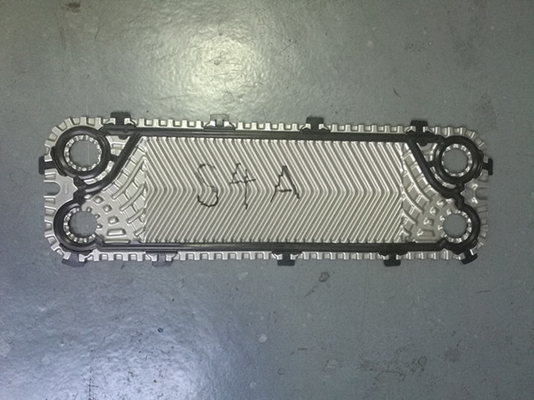

S4/S4AUszczelka płytowego wymiennika ciepła i zdjęcia płyt





Ramy S4/S4A



Liczba płyt	L (długość ramy) (mm)	Szer (mm)	Hmm)	Maksymalna waga, pusty (kg)	Rodzaj połączenia
S4A IG16
7-34	270	200 (7,87")	473 (18,62")	44	Rura gwintowana 1,25" Złączka mleczna 1"
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87")	621(24,45")	46	Rura gwintowana 1,25" Złączka mleczna 1"
22-32	634			49
33-55	1034			58
56-78	1334			65



Dane techniczne płytowego wymiennika ciepła S4/S4A



Rodzaj		S1	S4A	S6A	S8A
Maks.ciśnienie robocze	PN (bar)	10.16
Maks.temperatura robocza	°C	Do 180
Min.temperatura robocza		-10
Medium przepływu		Woda i inne płyny, para wodna
Głośność/kanał	i	0,09	0,17	0,13	0,21
Rozmiar połączenia		DN32/1.25"
Rodzaj połączenia		Rura 1,25" lub rura gwintowana ze stali nierdzewnej lub tytanu (inne materiały dostępne na życzenie) DN 25/1" Złączka mleczarska (tylko do ram dla przemysłu spożywczego/sanitarnego)
Materiał płyty		Stal nierdzewna EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, tytan GR.1 Inne materiały dostępne na zamówienie
Grubość płyty	mm	0,5 Inne materiały dostępne na zamówienie
Materiał uszczelki		NBR, EPDM, FKM Inne materiały dostępne na zamówienie
Typ mocowania uszczelki		Blokada sondy
Wkładki w połączeniach		Guma NBR, EPDM, FKM Stal nierdzewna EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Tytan Gr.1
Rama		Rama malowana na kolor RAL 5010 (inne kolory dostępne na zamówienie) Rama ze stali nierdzewnej, przeznaczona do zastosowań sanitarnych (np. przemysł spożywczy i mleczarski)
Specyfikacja malowania ramek		Malowanie dostępne dla kategorii korozyjności C2L, C4M, C5M



Funkcja płyty PHE



	FUNKCJA	ZALETY	CO W TYM JEST DLA CIEBIE!
A	OBSZAR DYSTRYBUCJI	Wydajna dystrybucja przepływu	Zapobiega złej dystrybucji
b	WZÓR PŁYTY FALOWEJ-OBSZAR PRZENOSZENIA CIEPŁA	Promuje turbulencje, minimalizuje zanieczyszczenia	Doskonały efekt odzysku ciepła Maksymalizacja czasu pracy
C	SYSTEMY BLOKOWANIA PŁYT	Koncepcje „Blokada narożna” i „Bąbelkowa” zapewniają stabilny i dobrze wyrównany pakiet płyt, gdy urządzenie jest zamknięte	Bezpieczna i ekonomiczna eksploatacja Wysoka użyteczność Minimalny czas przestoju usługi
D	SYSTEM USZCZELEK EASYCLIP	Fazowane krawędzie uszczelki łatwo zatrzaskują się na miejscu za pomocą odrzutników Pozostaje bezpiecznie na miejscu i zapewnia wysoką szczelność uszczelnienia	Niezawodna praca Łatwa i szybka wymiana Nie są potrzebne żadne specjalne narzędzia





Typ uszczelki PHE



Sprawdź, czy są trzy popularne typy uszczelek stosowanych w marce Sondex.





Typ płyty PHE



"Płyta początkowa z uszczelką""Płyta przepływowa lewa z uszczelką""Płyta przepływowa prawa z uszczelką" Płytka końcowa z uszczelką"



Termiczna długa płyta Termiczna krótka płyta







• System wiszący:Talerze posiadają wzmocniony system zawieszania.System zawieszania pomaga płytom wytrzymać dużą siłę dokręcania i zapobiega niewspółosiowości i zapadaniu się narożników.To sprawia, że ​​płyty są solidną inwestycją, ponieważ ich żywotność jest zwiększona, a czas użytkowania skrócony.
• Obszar dystrybucji:Obszar dystrybucji na płytach został zaprojektowany tak, aby zapobiegać powstawaniu stref zastoju i zapewnia równomierne rozprowadzanie mediów na całej płycie.Ponadto spadek ciśnienia w obszarze dystrybucji jest minimalny i zamiast tego jest stosowany w obszarze wymiany ciepła, co skutkuje lepszą wydajnością wymiany ciepła.
• Obszar przekazywania ciepła:Dzięki zmaksymalizowanej powierzchni wymiany ciepła jesteśmy w stanie zmniejszyć całkowitą liczbę płyt potrzebnych do uzyskania optymalnej wydajności.Nasze wzory płyt są precyzyjnie dostrojone do każdego zastosowania i zapewniają najlepsze możliwe warunki wymiany ciepła. Rozwiązania M&C pozwalają zwiększyć wydajność i zmniejszyć zużycie energii.



Serwis i konserwacja płytowego wymiennika ciepła M&C



Pomożemy Ci uniknąć problemów, zanim się pojawią, dzięki dostosowanemu programowi, obejmującemu pełne wsparcie serwisowe po serwisowanie ad hoc.Opracujemy z Państwem najbardziej odpowiedni harmonogram przeprowadzania diagnostyki eksploatacyjnej, czyszczenia i przeglądów płyt, sprawdzania usterek z szybką wymianą i napraw w razie potrzeby.



Nasi wykwalifikowani technicy szybko zdemontują Twoje wymienniki ciepła i fachowo wyczyszczą każdą płytę przy użyciu ekonomicznych, przyjaznych dla środowiska metod.W mgnieniu oka przywrócimy Twoją instalację do pracy z pełną wydajnością.Jesteśmy w pełni przygotowani do wykonywania CIP (Cleaning in Place) tam, gdzie to możliwe.



Jeśli Twój płytowy wymiennik ciepła jest uszkodzony lub ma słabą wydajność, nasze usługi naprawcze w mgnieniu oka przywrócą Twoją instalację do stanu używalności.Wadliwe lub zużyte uszczelki, a także uszkodzone lub przeciekające płyty zastępujemy oryginalnymi lub wysokiej jakości zamiennikami, które idealnie pasują do specyfikacji Twojej instalacji.



Możemy również przeanalizować Twoją aktualną konfigurację, aby określić, czy można zoptymalizować instalację, na przykład poprzez zwiększenie liczby płyt w wymienniku ciepła.Jest to ulepszenie dla całego systemu, ponieważ bardziej wydajne wymienniki ciepła poprawiają ogólną wydajność, jednocześnie obniżając koszty energii.



Niezależnie od Twoich potrzeb, nasze dedykowane zespoły serwisowe są do Twojej dyspozycji.



Kontrola jakości



Nasi inspektorzy kontroli jakości skrupulatnie sprawdzają płyty pod kątem wad.Przeprowadzamy testy barwnikowe w celu wykrycia potencjalnych wycieków w płytach i wykonujemy testy gazowe płytowych wymienników ciepła na bazie amoniaku.



Każda płyta musi spełniać nasze surowe wymagania jakościowe przed wysłaniem do naszych klientów, aby zapewnić trwałe rozwiązanie o długiej żywotności.



Jesteśmy w stanie wykonać diagnostykę na miejscu.Jeśli odkryjemy nieszczelne płyty w Twojej obecnej instalacji, możemy je zastąpić płytami o wysokiej wydajności, które zwiększą niezawodność i wydajność Twojego systemu.





Zdjęcia płytowego wymiennika ciepła









Profil firmy M&C Heat Parts



M&C Heat Parts Co., Ltd zostaje założona w Wuxi, Jiangsu.M&C specjalizuje się w projektowaniu i produkcji wysokiej jakości urządzeń do wymiany ciepła.Asortyment produktów obejmuje płyty i uszczelki, płytowe wymienniki ciepła, uszczelkowe wymienniki ciepła i lutowane wymienniki ciepła.W ten sposób, jako jeden z nielicznych producentów na świecie, M&C oferuje rozwiązania o optymalnych projektach termodynamicznych dla różnych branż i praktycznie wszystkich zastosowań.

M&C zapewnia kompleksową obsługę akcesoriów, wiele marek i wiele modeli alternatywnych do wyboru.Spełnimy wszystkie Twoje wymagania dotyczące płytowego wymiennika ciepła i zapewnimy ciągłą pracę Twojej maszyny dzięki bogatemu magazynowaniu i szybkiej reakcji.

Co więcej, mamy ścisłą kontrolę jakości i system obsługi posprzedażnej, od zakupu materiałów po opakowanie gotowego produktu, aż do otrzymania produktu w dobrym stanie.Nasze produkty są szeroko stosowane na całym świecie w różnych dziedzinach.
