S8 S8A Sondex Uszczelka wymiennika ciepła Danfoss do pasteryzacji małych rozmiarów

Płytowy wymiennik ciepła S8 / S8A Sondex / Danfoss do pasteryzacji małych rozmiarów stosowanych w przemyśle spożywczym

Zasada projektowania płytowego wymiennika ciepła S8 / S8A




Gama płyt typu S4A i S8A o długości do 0,75 m (2,5 stopy) i „długim” wzorze termicznym umożliwia wykonanie wielu zadań do 6 m³/h (26 gpm) w rozwiązaniu jednoprzebiegowym, co oznacza, że ​​wszystkie połączenia są od strony głowicy, Zapewni to łatwe prace rurowe i serwisowe, a demontaż wymiennika do serwisu nie wymaga demontażu rur.



Ta gama płyt jest przeznaczona do pasteryzacji o małych rozmiarach do 3000 l/h (w zależności od rodzaju produktu i profilu temperatury) i zapewnia delikatną i miękką obróbkę produktu.



Przenoszenie ciepła uzyskuje się, gdy ciepłe medium przenosi energię przez cienkie, silne płyty przepływowe między kanałami i dostarcza ją do zimnego, przeciwstawnego medium bez mieszania dwóch mediów.Przepływ przeciwprądowy zapewnia optymalną wydajność.Konstrukcja płytki i wlotu umożliwia skuteczne i łatwe CIP (czyszczenie na miejscu) wszystkich powierzchni „przepływowych”.

S8/S8A Specyfikacja płytowego wymiennika ciepła


Powierzchnia	0,08㎡
Płyta Theta Kąt	Poziomo 130° Pionowo 130°
Średnica połączenia	28mm
Grubość falistej płyty	2,35 mm
Długość środka płyty* Szerokość	656*70mm
Kształt płyty Długość * Szerokość	724*140mm

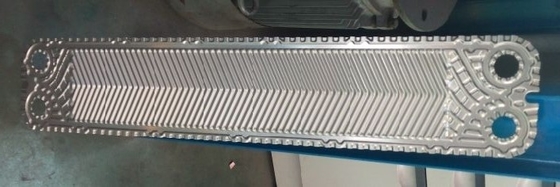

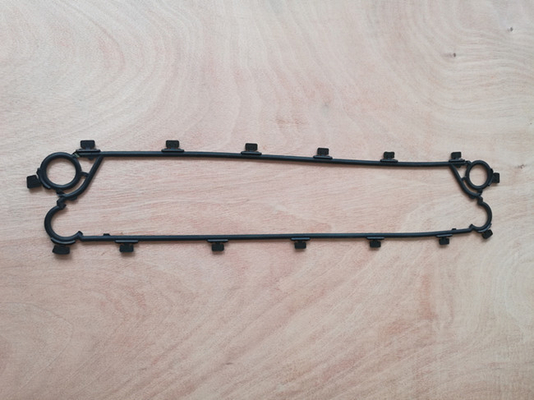

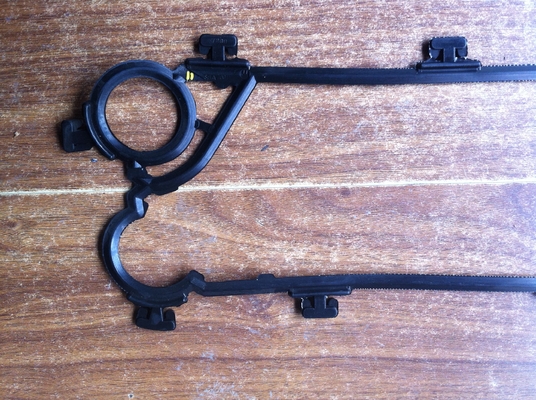

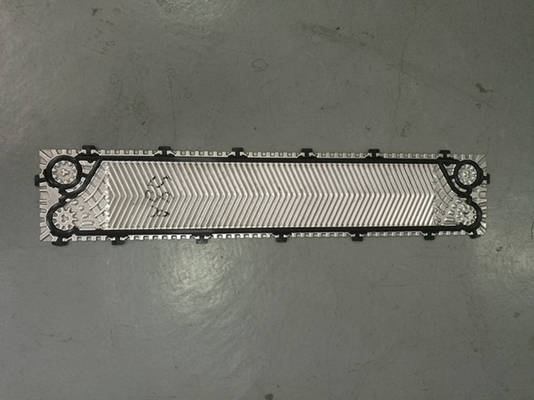

S8/S8AUszczelka płytowego wymiennika ciepła i zdjęcia płyt









Ramki S8/S8A



Liczba płyt	L (długość ramy) (mm)	Szer (mm)	Hmm)	Maksymalna waga, pusty (kg)	Rodzaj połączenia
S8A FG16
7-19	275	200 (7,87")	758(29,84")	74	DN25/1 "Związek mleczarski
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87")	913-943(35,95"-37,13")	77	DN25/1 "Związek mleczarski
56-75	548			83
76-95	648			109
96-124	798			140



Dane techniczne płytowego wymiennika ciepła S8/S8A



Rodzaj		S1	S4A	S6A	S8A
Maks.ciśnienie robocze	PN (bar)	10.16
Maks.temperatura robocza	°C	Do 180
Min.temperatura robocza		-10
Medium przepływu		Woda i inne płyny, para wodna
Głośność/kanał	i	0,09	0,17	0,13	0,21
Rozmiar połączenia		DN32/1.25"
Rodzaj połączenia		Rura 1,25" lub rura gwintowana ze stali nierdzewnej lub tytanu (inne materiały dostępne na życzenie) DN 25/1" Złączka mleczarska (tylko do ram dla przemysłu spożywczego/sanitarnego)
Materiał płyty		Stal nierdzewna EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, tytan GR.1 Inne materiały dostępne na zamówienie
Grubość płyty	mm	0,5 Inne materiały dostępne na zamówienie
Materiał uszczelki		NBR, EPDM, FKM Inne materiały dostępne na zamówienie
Typ mocowania uszczelki		Blokada sondy
Wkładki w połączeniach		Guma NBR, EPDM, FKM Stal nierdzewna EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Tytan Gr.1
Rama		Rama malowana na kolor RAL 5010 (inne kolory dostępne na zamówienie) Rama ze stali nierdzewnej, przeznaczona do zastosowań sanitarnych (np. przemysł spożywczy i mleczarski)
Specyfikacja malowania ramek		Malowanie dostępne dla kategorii korozyjności C2L, C4M, C5M



Funkcja płyty PHE



	FUNKCJA	ZALETY	CO W TYM JEST DLA CIEBIE!
A	OBSZAR DYSTRYBUCJI	Wydajna dystrybucja przepływu	Zapobiega złej dystrybucji
b	WZÓR PŁYTY FALOWEJ-OBSZAR PRZENOSZENIA CIEPŁA	Promuje turbulencje, minimalizuje zanieczyszczenia	Doskonały efekt odzysku ciepła Maksymalizacja czasu pracy
C	SYSTEMY BLOKOWANIA PŁYT	Koncepcje „Blokada narożna” i „Bąbelkowa” zapewniają stabilny i dobrze wyrównany pakiet płyt, gdy urządzenie jest zamknięte	Bezpieczna i ekonomiczna eksploatacja Wysoka użyteczność Minimalny czas przestoju usługi
D	SYSTEM USZCZELEK EASYCLIP	Fazowane krawędzie uszczelki łatwo zatrzaskują się na miejscu za pomocą odrzutników Pozostaje bezpiecznie na miejscu i zapewnia wysoką szczelność uszczelnienia	Niezawodna praca Łatwa i szybka wymiana Nie są potrzebne żadne specjalne narzędzia







Typ uszczelki PHE



Sprawdź, czy są trzy popularne typy uszczelek stosowanych w marce Sondex.





Typ płyty PHE



"Płyta początkowa z uszczelką""Płyta przepływowa lewa z uszczelką""Płyta przepływowa prawa z uszczelką" Płytka końcowa z uszczelką"



Termiczna długa płyta Termiczna krótka płyta





Rozwiązywanie problemów PHE



Jeśli masz problemy z płytowym wymiennikiem ciepła, w większości przypadków może je rozwiązać Twój własny personel.Poniżej znajduje się podsumowanie możliwych problemów oraz możliwych przyczyn i rozwiązań.



Warunkiem ciągłego prawidłowego funkcjonowania płytowego wymiennika ciepła jest ścisłe przestrzeganie dopuszczalnych wartości ciśnienia i temperatury podanych na tabliczce znamionowej.

Przekroczenie tych wartości, nawet w przypadku krótkotrwałych skoków ciśnienia, spowoduje uszkodzenie urządzenia i będzie przyczyną problemów.



Aby uniknąć kosztownych napraw, zalecamy zlecanie prac instalacyjnych i konserwacyjnych przez odpowiednio przeszkolony personel.Możesz również się z nami skontaktować.



Problem	Możliwa przyczyna	Możliwe rozwiązanie
Przeciek	Na połączeniach	Sprawdź gumowe wkładki (jeśli są) Sprawdź uszczelkę kołnierza (jeśli jest zamontowana) Sprawdź oring Zamontuj rury bez naprężeń
	Mieszanie obwodu pierwotnego i wtórnego	Sprawdź płyty pod kątem dziur i/lub pęknięć
	W opakowaniu płytowym	Sprawdź montaż Sprawdź stan uszczelek Sprawdź prawidłowe położenie uszczelki
	Warunki pracy odbiegają od specyfikacji	Dostosuj warunki pracy
Niewystarczająca pojemność	Powietrze w systemie	Odpowietrzyć system rur Sprawdź orurowanie pod kątem ewentualnych pułapek powietrznych
	Warunki pracy odbiegają od specyfikacji	Dostosuj warunki pracy
	Wymiennik ciepła jest brudny	Wyczyść wymiennik ciepła
	Połączenia zostały zamienione	Wykonaj ponownie prace rurowe
Zbyt duży spadek ciśnienia	Przepływ duży przepływ projektowy	Dostosuj przepływ
	Kanały w płycie(ach) zablokowane	Spłukać/oczyścić
	Nieprawidłowe pomiary	Sprawdź wskaźnik ciśnienia
	Średni odbiegający od projektu	Dodanie np. środka przeciw zamarzaniu zwiększy spadek ciśnienia
	Powietrze w systemie	Odpowietrzyć system rur Sprawdź orurowanie pod kątem ewentualnych pułapek powietrznych
