Wprowadzenie do płytowego wymiennika ciepła



Płytowe wymienniki ciepła zostały po raz pierwszy wyprodukowane w latach 20. XX wieku i od tego czasu są szeroko stosowane w wielu sektorach.

Wymiennik płytowy składa się z szeregu równoległych płyt, które są umieszczone jedna nad drugą, aby umożliwić utworzenie szeregu kanałów dla przepływu płynów między nimi.

Przestrzeń pomiędzy dwiema sąsiednimi płytami tworzy kanał, w którym płynie płyn.

Otwory wlotowe i wylotowe w narożach płyt przepuszczają gorące i zimne płyny przez naprzemienne kanały w wymienniku, dzięki czemu płyta zawsze styka się z jednej strony z gorącym płynem, a drugą z zimnym.

Rozmiar płyty może wynosić od kilku centymetrów kwadratowych (bok 100mm * 300mm) do 2 lub 3 metrów kwadratowych (bok 1000mm * 2500mm).Liczba płyt w pojedynczym wymienniku waha się od zaledwie dziesięciu do kilkuset, dzięki czemu powierzchnie wymienników sięgają nawet tysięcy metrów kwadratowych.

Generalnie płyty te są pofałdowane w celu zwiększenia turbulencji powierzchni wymiennika ciepła i zapewnienia mechanicznej sztywności wymiennika.Falistość uzyskuje się poprzez kucie na zimno blach o grubości od 0,3 mm do 1 mm.

Najczęściej stosowanymi materiałami na płyty są stal nierdzewna (AISI 304, 316), tytan i aluminium.

Pofałdowanie płyt wymusza krętą drogę płynu, ustawiając odstęp między dwiema sąsiednimi płytami b, od 1 do 5 milimetrów.



Specyfikacja płytowego wymiennika ciepła modelu GL13


Powierzchnia	0,13 ㎡
Płyta Theta Kąt	58 ° 120 °
Średnica połączenia	67mm
Grubość falistej płyty	3 mm
Długość środka płyty* Szerokość	592*135mm
Kształt płyty Długość * Szerokość	714*248mm



Informacje techniczne płytowego wymiennika ciepła GL13



Standardowy wymiar połączenia	DN50
Dokręcanie śruby	M20
Liczba długich śrub dokręcających (TL)	4
Liczba krótkich śrub dokręcających (Ts)	4
Grubość okładki	25mm
Waga prowadnicy	1,4 kg/m²
Waga śruby dokręcającej	2,0 kg/m²
Wymiar A	3,4*n mm
wymiar C	LG
Wymiar F	LG-25mm
Płytka obciążnikowa + uszczelka (W) AISI 304/316 0,5 mm AISI 304/316 0,6 mm Tytan 0,5 mm Tytan 0,6 mm	0,76 kg 0,91 kg 0,46 kg 0,55 kg
Rama wagi	110+n*W kg



Maksymalna liczba płyt	LTL	LG	C	F
71	500	590	590	565
115	750	840	840	815
159	1000	1090	1090	1065



LT L = Długość długiej śruby mocującej

LG = Długość prowadnicy

n= liczba płyt

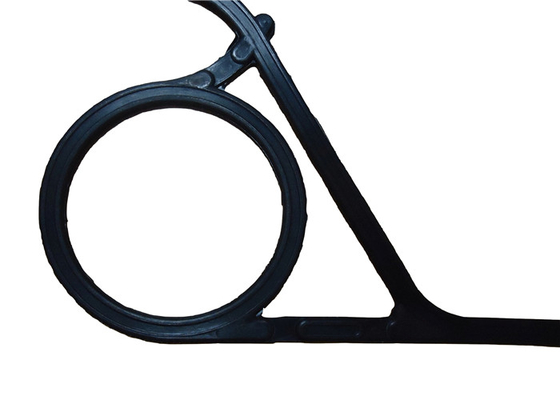

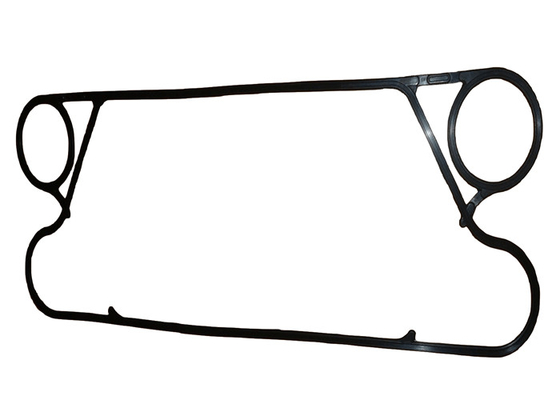

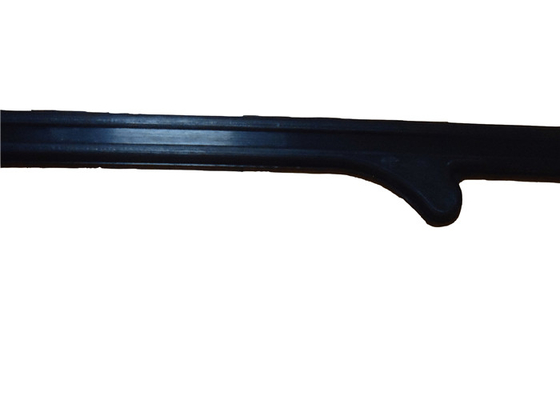

GL13 Płytowy wymiennik ciepła Uszczelka i zdjęcia płyt

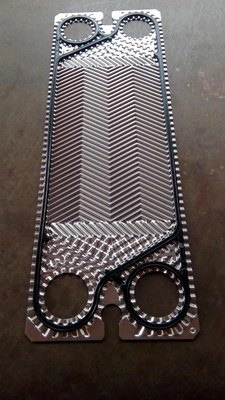

Płyty GL13



Płytki z serii GL w jodełkę mają dużą rozpiętość theta, umożliwiającą precyzyjnie dostrojony spadek ciśnienia i szybkość wymiany ciepła.



Wybór uszczelki GL13



Uszczelki klejone

Uszczelki płytowe M&C są specjalnie formowanymi elastomerami, aby zapewnić doskonałą wydajność.

Dostępnych jest wiele materiałów uszczelniających - NBR, EPDM, Viton, Neopren, Butyl.Hypalon, NBR pokryty teflonem i inne - aby dopasować warunki procesu do maksymalnej temperatury roboczej 180℃.



Uszczelki zatrzaskowe

Rozważ system uszczelek bezklejowych M&C Clip-on wszędzie tam, gdzie konieczne jest regularne czyszczenie lub agresywne płyny skracają żywotność uszczelki.Unikalna konstrukcja umożliwia łatwy i szybki montaż zatrzaskowy, zapewniając pewne uszczelnienie i prosty demontaż.

Clip-on jest dostępny w wersjach NBR i EPDM, zarówno przemysłowych, jak i FDA.Te precyzyjne uszczelki są formowane pod rygorystycznymi kontrolami produkcyjnymi i są utwardzane nadtlenkiem, co zapewnia długą żywotność i doskonałą odporność na odkształcenie ściskania.





Zaleta płytowego wymiennika ciepła GL13 z wymiennikami płaszczowo-rurowymi



Po co zapełniać maszynownię ciężkim, nieporęcznym sprzętem, gdy wydajność i ekonomia są kluczowymi czynnikami?



Płytowy wymiennik ciepła firmy M&C ma tylko około 1/3 wielkości i 1/6 wagi wymiennika płaszczowo-rurowego o porównywalnej wydajności.Nawet jeśli wydaje się rozsądne zainwestowanie w wymiennik rurowy, jego koszt cyklu życia byłby znacznie wyższy niż w przypadku płytowego wymiennika ciepła.



Jednym z powodów jest to, że właściwości wymiany ciepła płytowego wymiennika ciepła są od 3 do 5 razy wyższe.Innym jest podejście do temperatury bliskiej, która wynosi zaledwie 1 ℃.

Wydajność się opłaca!



Płytowy wymiennik ciepła ma wiele zalet w porównaniu z konwencjonalnymi wymiennikami płaszczowo-rurowymi

• Do 50% bardziej wydajny
• Do 90% bardziej kompaktowy
• 3-5 razy wyższe wartości k
• Unikalna konstrukcja z przepływem turbulentnym
• Bliższe podejście do temperatury - tak niskie jak 1 ℃
• Znacznie mniej potrzebnego materiału - mniejsze użycie stopów egzotycznych lub tytanu

Zaleta płytowego wymiennika ciepła

• Znacznie mniejsze ślady
• Lżejsza waga
• Łatwiejsza instalacja
• Zdejmowane powierzchnie wymiennika ciepła dla skutecznego czyszczenia
• Szybsze ogrzewanie lub chłodzenie przy mniejszej ilości płynu energetycznego
• Przepływ turbulentny dla lepszej odporności na skalowanie, większej niezawodności
• Mniej stali, niższa cena zakupu, krótszy czas realizacji i tańsza dostawa



Jak zapewnić konserwację płytowego wymiennika ciepła?



Konserwacja płytowego wymiennika ciepła odbywa się na dwa różne sposoby:

• Konserwacja na miejscu (CIP) na miejscu.
• Autoryzowane urządzenia do sprzątania poza terenem zakładu.

Podstawowa różnica między tymi dwiema metodami nie polega na tym, jak, ale gdzie i kto wykonuje konserwację.CIP jest wykonywany w zakładzie produkcyjnym w celu szybkiego odzyskania i dalszego użytkowania sprzętu i zwykle jest wykonywany przez osobę odpowiedzialną za konserwację.Korzystanie z autoryzowanego urządzenia czyszczącego do konserwacji wymaga usunięcia sprzętu i przesłania go do obiektu poza zakładem, w którym certyfikowany personel konserwacyjny dokonuje serwisowania płytowego wymiennika ciepła.Bliższe przyjrzenie się każdej metodzie pomoże rzucić światło na to, która jest najlepsza.



Konserwacja CIP.Ze względu na zalety szybkich zmian w cyklu konserwacji, CIP jest atrakcyjną metodą konserwacji.Jest szybszy, wygodniejszy i prostszy.Jest to również preferowana metoda czyszczenia, gdy przetwarzane są szczególnie żrące ciecze.Zazwyczaj operacja CIP wygląda następująco:

• Jednostka płytowego wymiennika ciepła jest wyłączona.
• Wszystkie płyny są spuszczane z urządzenia.Jednostki jednoprzebiegowe są samoopróżniające się.Jednostki wieloprzebiegowe mogą wymagać specjalnych otworów odpływowych.
• Wstępnie wybrany roztwór czyszczący krąży w urządzeniu przepływem od dołu do góry, aby całkowicie zalać urządzenie i zapobiec powstawaniu kanałów.Gdy zostanie stwierdzone, że roztwór nie reaguje już z substancjami znajdującymi się wewnątrz urządzenia, czyszczenie jest zakończone.
• Urządzenie jest spuszczane z roztworu czyszczącego i, jeśli to konieczne, płukane wodą i ponownie włączane.

Autoryzowane urządzenia do sprzątania. Wady autoryzowanych urządzeń czyszczących mierzy się zwykle kosztami początkowymi, a rzadko rzeczywistymi osiąganymi korzyściami.



W autoryzowanym zakładzie czyszczącym każda płyta jest rejestrowana i sprawdzana wizualnie w celu określenia, czy zasługuje na regenerację.Klient jest informowany, czy jakaś tabliczka jest niepodważalna i dlaczego.Zakład sprawdza krzyżowo swoją bazę danych, aby potwierdzić oryginalne specyfikacje płytowego wymiennika ciepła, a następnie przeprowadza ścisłą kontrolę wizualną uszczelek i punktów styku na pozostałych płytach w celu ustalenia, czy występuje jakakolwiek erozja lub widoczna zmiana w stosunku do pierwotnej specyfikacji.Następnie określany jest dokładny wymagany proces czyszczenia i obróbki.



Płyty są myte ciśnieniowo, płukane i poddawane obróbce gorącą ługiem i/lub ręcznym procedurom usuwania uszczelek i kamienia.Poddaje się je zanurzaniu w różnych kwasach kompatybilnych z materiałem płyty, aby usunąć wszelkie zanieczyszczenia.Oczyszczone płytki są w pełni sprawdzane wizualnie, a 10 procent próbek płytek jest badane metodą penetracji barwnika.Każda testowana płytka jest spryskiwana barwnikiem i sprawdzana w świetle ultrafioletowym w celu zlokalizowania wszelkich nieszczelności lub pęknięć.Po tej procedurze płytki ponownie myje się ciśnieniowo i płucze w celu usunięcia wszelkich śladów barwnika.



Płyty są następnie ponownie uszczelniane klejem do uszczelek zgodnym ze specyfikacją OEM, który w razie potrzeby ułatwia naprawę w terenie.Płyty przechodzą dokładną kontrolę przed zapakowaniem i wysyłką.Jednostki są testowane hydrostatycznie przed wysyłką.



Zdjęcia płytowego wymiennika ciepła





Profil firmy M&C Heat Parts



M&C Heat Parts Co., Ltd zostaje założona w Wuxi, Jiangsu.Firma M&C specjalizuje się w projektowaniu i produkcji wysokiej jakości urządzeń do wymiany ciepła.Asortyment produktów obejmuje płyty i uszczelki, płytowe wymienniki ciepła, uszczelkowe wymienniki ciepła i lutowane wymienniki ciepła.W ten sposób, jako jeden z nielicznych producentów na świecie, M&C oferuje rozwiązania o optymalnych projektach termodynamicznych dla różnych branż i praktycznie wszystkich zastosowań.

M&C zapewnia kompleksową obsługę akcesoriów, wiele marek i wiele modeli alternatywnych do wyboru.Spełnimy wszystkie Twoje wymagania dotyczące płytowego wymiennika ciepła i zapewnimy ciągłą pracę Twojej maszyny dzięki bogatemu magazynowaniu i szybkiej reakcji.

Co więcej, mamy ścisłą kontrolę jakości i system obsługi posprzedażnej, od zakupu materiałów po opakowanie gotowego produktu, aż do otrzymania produktu w dobrym stanie.Nasze produkty są szeroko stosowane na całym świecie w różnych dziedzinach.
