Budowa płytowego wymiennika ciepła VT20/VT20P/VT20M



Dzięki Safetytherm ekspertom udało się zaprojektować wyjątkowo niezawodną wersję konwencjonalnego uszczelnionego płytowego wymiennika ciepła.Dwie niezwykle cienkie płyty z przyspawanymi otworami wlotowymi i wylotowymi tworzą niewielką szczelinę przeciekową w płycie dwuściennej.W rzadkich przypadkach pęknięcia płyty to sprytne rozwiązanie ze specjalnymi kanałami przecieku zapewnia, że ​​mieszanina niekompatybilnych mediów jest wykluczona, a przeciek jest widoczny.



Kompaktowa konstrukcja i funkcjonalność Safetytherm spełniają wysokie standardy.Nasi klienci mogą być pewni jednego: Safetytherm jest doskonałym przykładem efektywnego i nie wymagającego konserwacji rozwiązania dwupłytowego, które gwarantuje wysoki poziom bezpieczeństwa produkcji.

Specyfikacja płytowego wymiennika ciepła modelu VT20


Powierzchnia	0,26
Płyta Theta Kąt	127 ° 127 °
Średnica połączenia	79 mm
Grubość falistej płyty	3,9 mm
Długość środka płyty* Szerokość	868*212mm
Kształt płyty Długość * Szerokość	999*337mm



VT20/VT20P/VT20M Informacje techniczne płytowego wymiennika ciepła





Model	Rozmiar połączenia	Wym.A	Wym.B	Wym.C
VT20 Safetytherm	3"(DN80)	21,4"(620mm)	56,6"(1488mm)	Do 127" (3235mm)
VT40 Safetytherm	5"(DN125)	28,0"(710mm)	74,2 "(1885 mm)	Do 139"(3535mm)



Płyta wymiany ciepła: Stal nierdzewna 316L.

Uszczelka: NBR, EPDM, Viton i inne na życzenie.

Połączenie portu: Bez podszewki, z metalową podszewką, podniesionym kołnierzem szyjkowym i inne na życzenie.

Maksymalne ciśnienie projektowe: 230 psig (16 barów)

Maksymalna temperatura projektowa: 370 ° F (190 ° C), w zależności od wyboru uszczelki

Przybliżona maksymalna prędkość przepływu cieczy: VT20 Saftetytherm: 440 gpm (100m³/godz.)

VT40 Saftetytherm: 924 gpm (210m³/godz.)

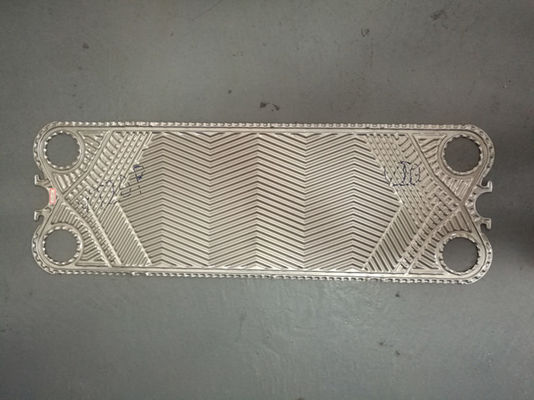

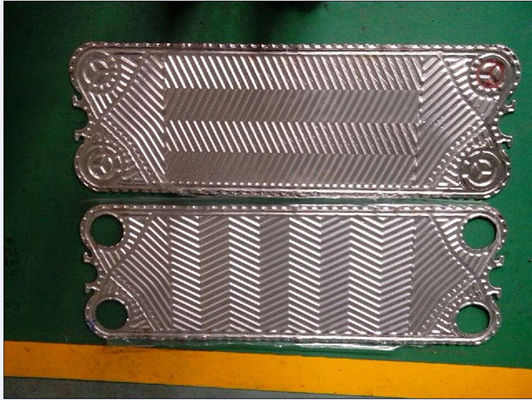

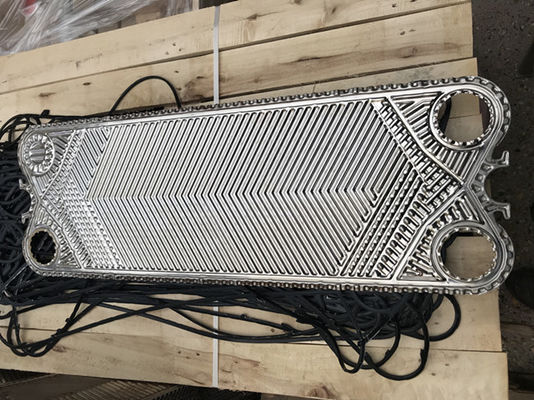

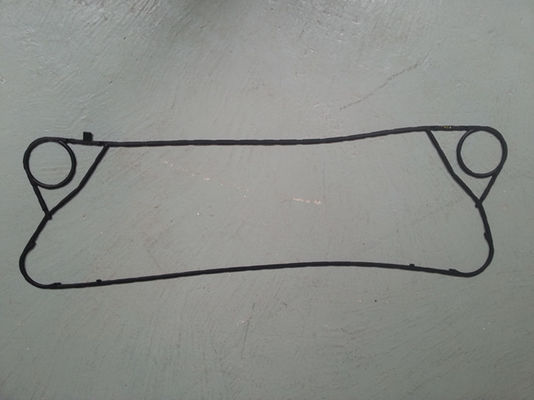

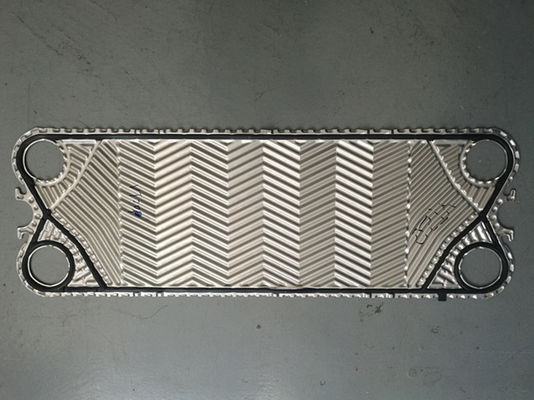

VT20/VT20P/VT20M Uszczelka płytowego wymiennika ciepła i zdjęcia płyt





VT20/VT20P/VT20M Uszczelkowy płytowy wymiennik ciepła — Varitherm Systematyczna różnorodność produktów



Niezależnie od tego, czy chodzi o podgrzewanie lub chłodzenie cieczy zawierających cząstki o wielkości do 2 mm, o kondensację oparów, czy o chłodzenie gazu i osuszanie gazu w szczególnych przypadkach – płytowe wymienniki ciepła Varitherm oferują przekonujące rozwiązanie o najszerszym zakresie możliwych zastosowań.



Seria Varitherm ma dwa przekonujące argumenty na swoją korzyść.Po pierwsze, dostępna jest szeroka gama materiałów, w tym 1.40301/AISI304, stop na bazie niklu, Incolloy, nikiel, tantal i tytan.Po drugie, dostarczany jest z indywidualnym pakietem płyt, który można łatwo rozbudować, aby sprostać przyszłym potrzebom.A to sprawia, że ​​seria Varitherm jest optymalnym rozwiązaniem ekonomicznym dla prawie każdego zastosowania.



Zalety w skrócie
Ciśnienie robocze do 25 barów, ciśnienie próbne do 32,5 barów	Płyty w różnych rozmiarach, fałdach i materiałach	Bezklejowy system uszczelek LocIn dla modeli wielkości VT20-VT80
Materiały uszczelniające NBR, EPDM i FPM	Specjalne materiały uszczelek, takie jak silikon, Hypalon i butyl dostępne na życzenie	Lakierowane ramki do wszystkich rozmiarów modeli
Ramy ze stali nierdzewnej dla rozmiarów modeli VT04 do VT80



Korzyści w skrócie

Wysoki poziom bezpieczeństwa produkcji Efektywny transfer ciepła Kompaktowa konstrukcja Niskie ryzyko wycieku Łatwa konserwacja



Delikatna obsługa produktu



Delikatna obróbka produktów spowodowana miękkim pofałdowaniem sprawia, że ​​Varitherm jest oczywistym wyborem dla przemysłu spożywczego.





Typ PHE Safetherm i Varitherm



Safetytherm	VT10 VT20 VT40
Varitherm	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/VT20P/VT20M Rama



PHE są dostępne w różnych wersjach ramowych dostosowanych do konkretnego zastosowania.Wersje podstawowe to wykonania C i B, przy czym wzór B jest używany przede wszystkim dla dłuższych pakietów płyt. Warianty tych wzorów są oznaczone dalszymi skrótami.





Specjalne wersje ze stali Stianless są stosowane w zastosowaniach spożywczych i farmaceutycznych i mogą zawierać płyty pośrednie do oddzielania poszczególnych sekcji.

Niektóre ramy są wyposażone w podstawy o regulowanej wysokości





Rozwiązywanie problemów PHE



1. Niewystarczająca wydajność



Wada	Przyczyna	Zaradzić
Zmniejszony transfer ciepła	Osady na płytach HE	Wyczyść płyty HE — czyszczenie płyt HE, gdy PWT jest otwarty i czyszczenie płyt HE, gdy PWT jest zamknięty.
	Działanie, media przepływowe itp. różniące się od przypadku projektowego	Projekt PHE z nowymi danymi operacyjnymi sprawdzony przez M&C
Nadmierna strata ciśnienia	Zatkanie szczelin przepływowych w kolektorze utrudnia przepływ	Wyczyść płyty HE — czyszczenie płyt HE, gdy PWT jest otwarty i czyszczenie płyt HE, gdy PWT jest zamknięty.
	Nieprawidłowy montaż płyt HE utrudnia przepływ	Sprawdź kolejność instalacji za pomocą schematu połączeń
	Działanie, media przepływowe itp. różniące się od przypadku projektowego	Projekt PHE z nowymi danymi operacyjnymi sprawdzony przez M&C



2. Przecieki



Wada	Przyczyna	Zaradzić
Wycieki między płytami HE - medium przepływające wydostaje się z pakietu płyt HE	Nieprawidłowy wymiar napięcia PHE	Sprawdź prawidłowy wymiar naciągu zgodnie z danymi na tabliczce znamionowej
	Nadmierne ciśnienie robocze	Sprawdź ciśnienie robocze zgodnie z danymi na tabliczce znamionowej
	Zbyt wysoka/zbyt niska temperatura pracy	Sprawdź temperatury robocze zgodnie z danymi na tabliczce znamionowej
	Uszczelki płyty HE nie są prawidłowo osadzone	Otwórz PWT i popraw osadzenie uszczelek płyty HE
	Uszczelki płyty HE są zabrudzone	Otwórz PWT i wyczyść uszczelki płyty HE
	Uszczelki płyty HE uszkodzone lub utwardzone	Otwórz PWT i wymień uszczelki płyty HE
Wycieki między płytami HE i ramami, płytami wzmacniającymi i płytami pośrednimi	Nieprawidłowo osadzone uszczelki płyty HE i ramy	Otworzyć PWT i prawidłowo osadzić uszczelki płyty i ramy
	Uszczelki płyty HE i ramy są zabrudzone	Otwórz PWT i wyczyść płytę wymiennika ciepła i uszczelki ramy
	Uszczelki płyty HE i ramy są uszkodzone	Otwórz PWT i wymień płytę HE i uszczelki ramy
Wycieki między połączeniem ramy a rurociągiem	Nadmierne obciążenie połączenia ramy z rurociągów	Zmniejsz obciążenia przyłączeniowe do dozwolonych wartości
	Uszczelka nieprawidłowo osadzona	Poluzować połączenie ramy i prawidłowe osadzenie uszczelki
	Brudna uszczelka	Poluzuj połączenie ramy i wyczyść uszczelkę
	Uszkodzona uszczelka	Poluzuj połączenie ramy i wymień uszczelkę
	Połączenie kołnierzowe nie jest wystarczająco dokręcone	Sprawdzić uszczelkę i w razie potrzeby równomiernie dokręcić połączenie
Uszkodzone płyty HE	Nadmierne dokręcenie pakietu płyt HE (wymiar napięcia poniżej min.)	Wymień uszkodzone płyty HE
Uszkodzone płyty HE	Korozja materiału płyty HE	Sprawdź projekt PWT pod kątem mediów przepływowych, skontaktuj się z M&C
Uszkodzone płyty HE na początku lub na końcu PWT	Nieprawidłowe uziemienie podczas spawania specjalnych połączeń do rur łączących z otwartą ramą	Wymień uszkodzone płyty HE



Zdjęcia płytowego wymiennika ciepła
