Api Schmidt Sigma 66 M66 Model Płytowa uszczelka wymiennika ciepła do podgrzewania wody

API SCHMIDT SIGMA 66/M66 Model płytowy wymiennik ciepła Uszczelka i płyta do podgrzewania wody

SIGMA 66/M66 Model płytowego wymiennika ciepła Podstawowa konstrukcja

Płyty termoprzewodzące wykonuje się poprzez prasowanie cienkich blach z odpornego na korozję metalu, takiego jak stal nierdzewna lub tytan, a następnie układanie ich z uszczelkami i wieszanie stosu piasku na prowadnicy.Płyty są skręcane śrubami pomiędzy ramą stałą a ramą ruchomą.Tutaj istnieje pewna szczelina między płytami wymiany ciepła, która umożliwia przepływ cieczy.Wloty i wyloty cieczy znajdują się w ramie stałej lub ramie ruchomej.

SIGMA 66/M66 Specyfikacja płytowego wymiennika ciepła


Powierzchnia	0,66㎡
Płyta Theta Kąt	53 ° 124 °
Średnica połączenia	138 mm
Grubość falistej płyty	3,8 mm
Długość środka płyty* Szerokość	1470*290mm
Kształt płyty Długość * Szerokość	1679*498mm

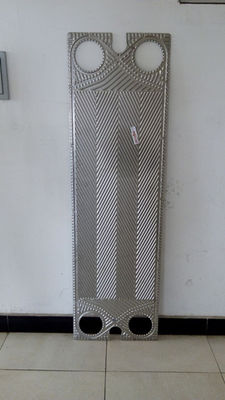

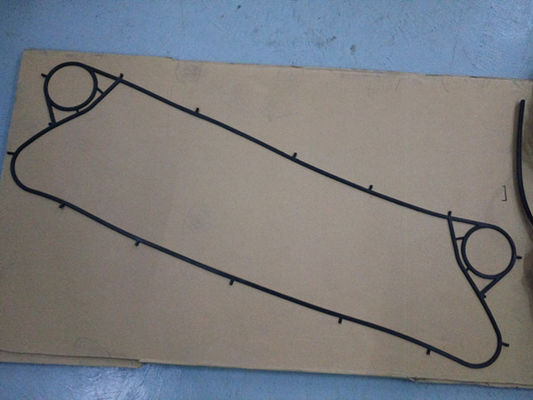

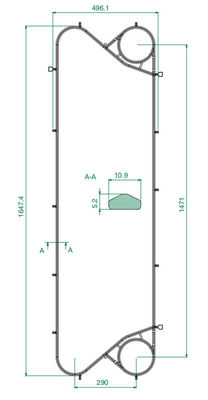

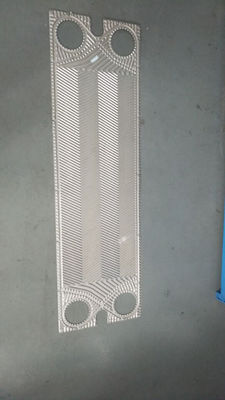

SIGMA 66/M66 Uszczelka płytowego wymiennika ciepła i obraz płyty








Parametry uszczelki PHE OEM i ODM

Uszczelki stosowane w płytowych wymiennikach ciepła muszą charakteryzować się trwałością w różnych właściwościach cieczy i warunkach temperatury/ciśnienia.Firma M&C przygotowała następujące materiały uszczelek w celu obsługi szerokiej gamy zastosowań.


Materiał	Maksymalna temperatura użytkowania	Twardość	Nośnik aplikacji
NBR	120 ℃	76±2	Alkany, alkany i inne media niepolarne, olej opałowy i inny olej mineralny;Smary;Oleje zwierzęce i roślinne;Gorąca woda, słona woda itp.
NBR-HT	140℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	Woda, para wodna, atmosferycznyozon, nie zawierające ropy naftowej;keton;Alkohole polarne itp
HEPDM	170 ℃	80±2
Viton A	180℃	80±2	Kwasy, zasady, rozpuszczalniki organiczne, gorący olej
Viton A(OLEJ)
Viton B
Viton G	200 ℃	80±2	Silny kwas, gorący olej nasycony parą wodną gorący olej
CR	-40 ~ 60 ℃	75±2	Chłodziwo


OEM i ODMParametry płyty PWT



Płyty są specjalnie dobierane z różnych wzorów, aby uzyskać optymalną powierzchnię i opłacalny wymiennik ciepła dla każdej jednostki.Płyty te można podzielić na trzy typy, typ H, typ L, typ Mix.



Płyta falista



Układ kanałów o niskim kącie dla zastosowań wymagających niższych dopuszczalnych spadków ciśnienia;



Mieszana aranżacja kanałów dla opcjonalnej aranżacji w celu uzyskania zoptymalizowanej wydajności;



Układ kanałów o wysokim kącie zapewniający wyższą wydajność cieplną i dopuszczalne spadki ciśnienia w zastosowaniach



Materiały standardowe



Stal nierdzewna 304



Jest to najtańszy materiał płytowy do wymiany ciepła.Ma niską odporność na korozję i jest zwykle dostępny tylko w grubości 0,5 mm.Ten typ płyty wymiennika ciepła jest zwykle używany w aplikacjach HVAC.



Stal nierdzewna 316



Jest to najpopularniejszy materiał płyt do wymiany ciepła i jest używany w wielu zastosowaniach.Stal nierdzewna 316 ma wysoką odporność na korozję i jest zwykle dostępna w grubości od 0,5 mm do 0,8 mm.



Tytan



Ten typ jest bardzo odporny na atak chemiczny, w tym na większość kwasów, chloru, wody morskiej i chemikaliów zawierających chlor.Ta grubość tytanu wynosi zwykle od 0,5 mm do 0,6 mm.



Hastelloy C276



Inne popularne nazwy: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276 to superstop niklowo-molibdenowo-chromowy z dodatkiem wolframu, który zapewnia doskonałą odporność na korozję w różnych trudnych warunkach.Alloy C-276 jest szeroko stosowany w najtrudniejszych środowiskach, takich jak przetwarzanie chemiczne, kontrola zanieczyszczeń, produkcja celulozy i papieru, przetwarzanie odpadów przemysłowych i komunalnych oraz odzyskiwanie kwaśnego gazu ziemnego.Grubość może wynosić od 0,6 mm do 0,8 mm.



SMO 254



Sandvik 254 SMO to wysokostopowa austenityczna stal nierdzewna opracowana do stosowania w wodzie morskiej i innych agresywnych mediach zawierających chlorki.Dostępna grubość od 0,6 mm do 0,8 mm.





Obszary/Okazje zastosowań PHE


Chemiczny	Soda kustyczna, nawozy, petrochemia, rafineria ropy naftowej, olej i tłuszcz, farmaceutyka, chłodzenie kwasem siarkowym
Żywność	Mleko, piwo, napoje bezalkoholowe, sos, wino, sterylizator na płozach
HVAC	Klimatyzacja, ogrzewanie wody górnej
Huty	Wielki piec, odlewanie ciągłe, COG, galwanizacja i cynkowanie, chłodzenie pieca wielkopiecowego
Metal	Poszycie, hartowanie, anodowanie, malowanie
Papier celulozowy	Alkohol czarny, likier biały, warnik, odzysk ciepła
Włókienniczy	Włókno syntetyczne, przędzenie, barwienie
Centralne chłodzenie	Woda morska, woda rzeczna, elektrownia, kogeneracja, morska i wiele innych.




Funkcje płytowego wymiennika ciepła

Płyty wymiany ciepła

Każda płyta wymiany ciepła jest pofałdowana w różne wzory, aby zwiększyć jej wytrzymałość i powierzchnię wymiany ciepła.Ponadto pofałdowanie tworzy duże turbulencje, a tym samym osiąga wysoki współczynnik przenikania ciepła.Płyta posiada otwór przelotowy na każdym rogu.Każda płyta jest szczelnie uszczelniona uszczelką umieszczoną w jej rowku obwodowym.


Kanał przepływu

Płyty są podzielone na płytę A i płytę B, a między tymi płytami powstaje przejście.Płyn o wysokiej temperaturze płynie naprzemiennie iw przeciwnym kierunku do drugiego płynu.Dzięki tym płytom osiąga się wysoką wydajność przenoszenia ciepła.

Płyta A po odwróceniu stanie się płytą B.W związku z tym tylko jeden typ płyty może być używany jako płyta A i płyta B w większości modeli.


Łatwa konserwacja

Płytowy wymiennik ciepła można łatwo otworzyć w celu kontroli i konserwacji poprzez poluzowanie śrub mocujących i nakrętek.Łatwo jest również przeprowadzić montaż i otwieranie urządzenia.

Mniej miejsca na instalację

Lekka i kompaktowa konstrukcja oszczędza przestrzeń montażową do 1/4 i wagę odpowiednio do 1/3 płaszczowo-rurowego wymiennika ciepła.Dodatkowo lekka i cienka płyta grzewcza o mniejszej zatrzymywania płynów ułatwia prace instalacyjne.

Płytowy wymiennik ciepła można zdemontować w celu czyszczenia bez prac związanych z orurowaniem, podczas gdy ciepło płaszczowo-rurowe wymaga dodatkowej przestrzeni do wyciągnięcia wiązki rur.






Zalety płytowego wymiennika ciepła



1. Współczynnik przenikania ciepła jest około 2 razy wyższy niż w przypadku wymiennika płaszczowo-rurowego.Powierzchnia kondensacji jest zawsze zabezpieczona, a współczynnik przenikania ciepła jest poprawiony, ponieważ kondensat jest natychmiast odprowadzany.

2. Aby osiągnąć znacznie mniejszy spadek ciśnienia pary niż w przypadku konwencjonalnego płytowego wymiennika ciepła, uwzględniono szczególną charakterystykę płytową.

3. Zużycie wody chłodzącej wynosi około połowy wymiennika ciepła.

4. Zastosowanie uszczelki jest stosowane selektywnie i rozszerza zastosowanie na szerokie pole.

5. Łatwa zmiana wydajności kondensacji poprzez zwiększenie lub zmniejszenie liczby płyt.

6. Ze względu na połączenia wlotowe i wylotowe po tej samej stronie, SIGMA 66/M66 typ może być stosowany nie tylko do skraplacza całkowitego, ale również do skraplacza częściowego.



Obraz płytowego wymiennika ciepła









Profil firmy M&C Heat Parts



M&C Heat Parts Co., Ltd zostaje założona w Wuxi, Jiangsu.Firma M&C specjalizuje się w projektowaniu i produkcji wysokiej jakości urządzeń do wymiany ciepła.Asortyment produktów obejmuje płyty i uszczelki, płytowe wymienniki ciepła, uszczelkowe wymienniki ciepła i lutowane wymienniki ciepła.W ten sposób, jako jeden z nielicznych producentów na świecie, M&C oferuje rozwiązania o optymalnych projektach termodynamicznych dla różnych branż i praktycznie wszystkich zastosowań.

M&C zapewnia kompleksową obsługę akcesoriów, wiele marek i wiele modeli alternatyw do wyboru.Spełnimy wszystkie Twoje wymagania dotyczące płytowego wymiennika ciepła i zapewnimy ciągłą pracę Twojej maszyny dzięki bogatemu magazynowaniu i szybkiej reakcji.

Co więcej, mamy ścisłą kontrolę jakości i system obsługi posprzedażnej, od zakupu materiałów po opakowanie gotowego produktu, aż do otrzymania produktu w dobrym stanie.Nasze produkty są szeroko stosowane na całym świecie w różnych dziedzinach.
