Szczegóły Produktu:
Zapłata:
|
| Model: | LX595/LX515/LX50 | Imię: | PŁYTOWA USZCZELKA WYMIENNIKA CIEPŁA |
|---|---|---|---|
| ciśnienie operacyjne: | Maks. 3,0 MPaG | Materiał płyty: | Stal nierdzewna, tytan, stop o wysokiej zawartości niklu, nikiel i inne |
| Materiał uszczelki: | NBR, EPDM, FPM, NBRHT, VITON | powierzchnia: | 0,83 zł |
| Max. Max. flow rate Przepływ: | 800 m³ / h | Średnica połączenia: | 200 mm |
| Wymiar ramy: | 1995*810mm | ||
| High Light: | uszczelki płytowego wymiennika ciepła,uszczelki płaszczowo-rurowe wymienników ciepła |
||

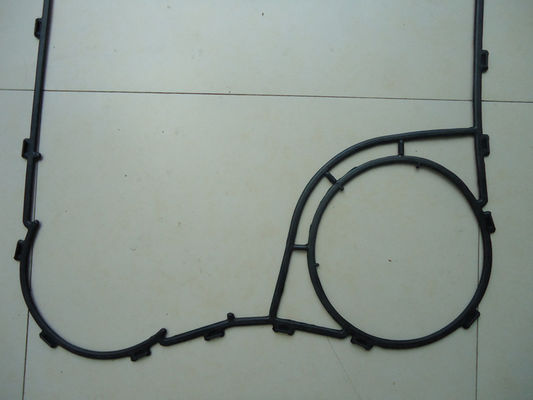

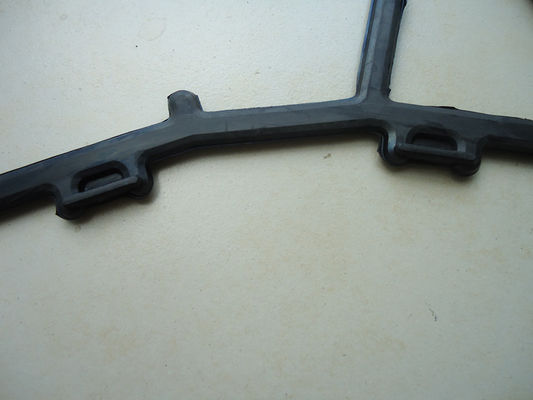

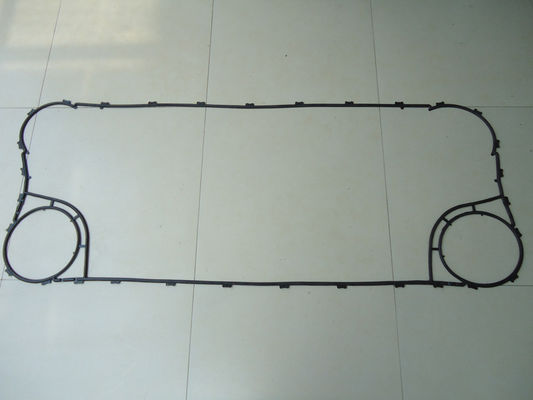

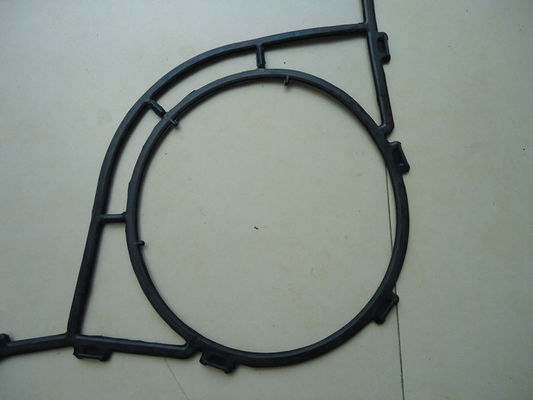

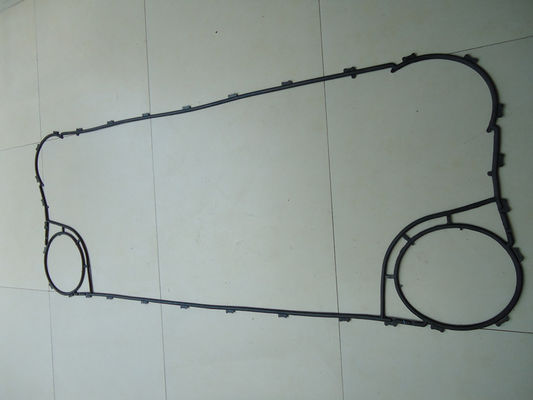

Hisaka LX595/LX515/LX50 Części zamienne do płytowych wymienników ciepła z uszczelkami modelu do statku
LX595/LX515 Model płytowego wymiennika ciepła Podstawowa struktura
Płyty termoprzewodzące wykonuje się poprzez prasowanie cienkich blach z odpornego na korozję metalu, takiego jak stal nierdzewna lub tytan, a następnie układanie ich z uszczelkami i wieszanie stosu piasku na prowadnicy.Płyty są skręcane śrubami pomiędzy ramą stałą a ramą ruchomą.Tutaj istnieje pewna szczelina między płytami wymiany ciepła, która umożliwia przepływ cieczy.Wloty i wyloty cieczy znajdują się w ramie stałej lub ramie ruchomej.
Specyfikacja uszczelki modelu LX595/LX515
| Powierzchnia | 0,83 zł |
| Maks.Przepływ | 800 m³/h |
| Średnica połączenia | 200mm |
| Wymiar ramy | 1995*810mm |
Parametry uszczelki PHE
Uszczelki stosowane w płytowych wymiennikach ciepła muszą charakteryzować się trwałością w różnych właściwościach cieczy i warunkach temperatury/ciśnienia.Firma M&C przygotowała następujące materiały uszczelek w celu obsługi szerokiej gamy zastosowań.
| Materiał uszczelki | Zakres temperatur (℃) | Twardość | Dostępny Średni |
| NBR | -20 do 110 | -75+/-3 | Woda, olej, kwas itp. |
| EPDM | -30 do 150 | 80+/-5 | Para, amoniak, kwas itp. |
| NBR-HT | -30 do 160 | 85+/-5 | Olej mineralny, olej termiczny |
| EPDM-HT | -30 do 180 | 85+/-5 | Woda o wysokiej temperaturze |
| TFEP | -20 do 180 | 80+/-5 | Kwas, glikol, chlorek |
| FPM | -55 do 220 | 80+/-5 | Kwas, glikol, chlorek |
Obszary/Okazje zastosowań PHE
| Chemiczny | Soda kustyczna, nawozy, petrochemia, rafineria ropy naftowej, olej i tłuszcz, farmaceutyka, chłodzenie kwasem siarkowym |
| Żywność | Mleko, piwo, napoje bezalkoholowe, sos, wino, sterylizator na płozach |
| HVAC | Klimatyzacja, ogrzewanie wody górnej |
| Huty | Wielki piec, odlewanie ciągłe, COG, galwanizacja i cynkowanie, chłodzenie pieca wielkopiecowego |
| Metal | Poszycie, hartowanie, anodowanie, malowanie |
| Papier celulozowy | Alkohol czarny, likier biały, warnik, odzysk ciepła |
| Włókienniczy | Włókno syntetyczne, przędzenie, barwienie |
| Centralne chłodzenie | Woda morska, woda rzeczna, elektrownia, kogeneracja, morska i wiele innych. |
Funkcje płytowego wymiennika ciepła
Płyty wymiany ciepła
Każda płyta wymiany ciepła jest pofałdowana w różne wzory, aby zwiększyć jej wytrzymałość i powierzchnię wymiany ciepła.Ponadto pofałdowanie tworzy duże turbulencje, a tym samym osiąga wysoki współczynnik przenikania ciepła.Płyta posiada otwór przelotowy na każdym rogu.Każda płyta jest szczelnie uszczelniona uszczelką umieszczoną w jej rowku obwodowym.
Kanał przepływu
Płyty są podzielone na płytę A i płytę B, a między tymi płytami powstaje przejście.Płyn o wysokiej temperaturze płynie naprzemiennie iw przeciwnym kierunku do drugiego płynu.Dzięki tym płytom osiąga się wysoką wydajność przenoszenia ciepła.
Płyta A po odwróceniu stanie się płytą B.W związku z tym tylko jeden typ płyty może być używany jako płyta A i płyta B w większości modeli.
Łatwa konserwacja
Płytowy wymiennik ciepła można łatwo otworzyć w celu kontroli i konserwacji poprzez poluzowanie śrub mocujących i nakrętek.Łatwo jest również przeprowadzić montaż i otwieranie urządzenia.
Mniej miejsca na instalację
Lekka i kompaktowa konstrukcja oszczędza przestrzeń montażową do 1/4 i wagę odpowiednio do 1/3 płaszczowo-rurowego wymiennika ciepła.Dodatkowo lekka i cienka płyta grzewcza o mniejszej zatrzymywania płynów ułatwia prace instalacyjne.Płytowy wymiennik ciepła można zdemontować w celu czyszczenia bez prac związanych z orurowaniem, podczas gdy ciepło płaszczowo-rurowe wymaga dodatkowej przestrzeni do wyciągnięcia wiązki rur.
